В современных условиях ведения бизнеса банки уделяют самое пристальное внимание ИТ-инфраструктуре, состоянию и оснащению центров обработки данных. Одной из важнейших задач центра обработки данных является сохранность информационных ресурсов, а также обеспечение безотказной работы оборудования и доступности данных при любых аварийных и форс-мажорных обстоятельствах.

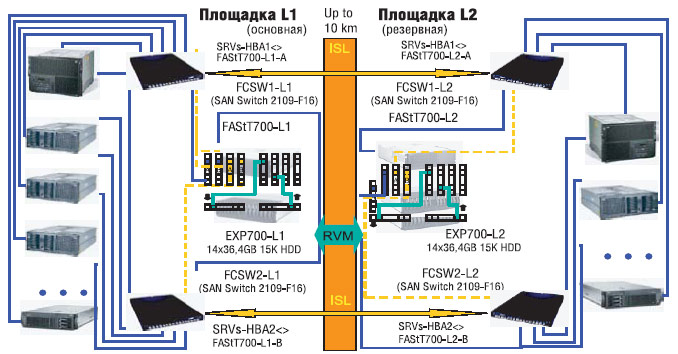

 Структурная схема сети хранения данных, построенной в “Райффайзенбанк Украина” |
Руководство “Райффайзенбанк Украина” приняло решение о внедрении в рамках ИТ-инфраструктуры банка современной системы хранения данных. Разработчиком и исполнителем задания для “Райффайзенбанк Украина” выступил отечественный системный интегратор — компания SI BIS. Было решено идти по наиболее радикальному и в то же время наиболее эффективному пути обеспечения отказоустойчивости и катастрофорезистивности ИТ-инфраструктуры банка — созданию дублирующего резервного центра обработки данных, который в случае форс-мажорных обстоятельств может быстро включиться в работу и заменить собой главный вычислительный центр банка. В то же время в коммуникации передачи и хранения данных была заложена избыточность всех ключевых компонентов.
Сеть хранения данных в “Райффайзенбанк Украина” построена по схеме Dual fabric SAN, согласно принципу “без единой точки отказа”. В первую очередь была создана полнофункциональная сеть хранения в главном центре обработки данных банка. Следующим этапом стало создание территориально-удалённого резервного центра данных с собственной сетью хранения. Резервный центр, задача которого заключается в обеспечении работы банка в случае серьёзных неполадок, удалён на расстояние нескольких километров от основного и работает параллельно. Между центрами осуществляется удалённое зеркалирование данных. Связь центров обеспечивается дублированными каналами волоконно-оптической линии со скоростью передачи данных до 2 Гбит/с, каналы связи не имеют нерезервированных точек отказа.
Аппаратной основой сети Dual fabric SAN в “Райффайзенбанк Украина” стали четыре 16-портовых FC-коммутатора IBM 2109-F16 (по два в главном и резервном центрах), в каждый сервер приложений главного и резервного центров банка установлено по два FC-адаптера IBM FC2-133 Host Adapter. В качестве хранилища информации использованы два сервера хранения данных IBM DS4400 (FAStT700), расположенных раздельно в главном и резервном центрах. На начальном этапе каждый сервер хранения был снабжён дисковой корзиной EXP700 с четырнадцатью дисками стандарта Fibre Channel со скоростью 2 Гбит/с, объемом 36,4 ГБ и скоростью вращения шпинделя 15000 об/мин. Позже, в процессе модернизации, были добавлены ещё две дисковые корзины — по восемь Fibre Channel 2 Гбит/с, объемом 74 ГБ и скоростью вращения шпинделя 15000 об/мин. Таким образом, суммарный объём накопителей составил по 1,088 ТБ в каждом центре данных.
Внутри каждого центра обработки потоки данных перекрестно распределяются между парой независимых коммутаторов с отдельными линиями передачи данных. В рабочем режиме это снижает нагрузку на оборудование, а в случае аварийной ситуации исключает прекращение работы, поскольку все ключевые узлы продублированы. Связь между основным и резервным центрами также осуществляется двумя независимыми парами коммутаторов с продублированными ISL-соединениями посредством нескольких каналов Fibre Channel со скоростью 2 Гбит/с. Подобная схема гарантирует непрерывную работоспособность в случае серьезной аварии и модернизации аппаратного комплекса. Компоненты системы хранения можно временно отключать для замены или наращивания конфигурации.
Созданная компанией SI BIS для “Райффайзенбанк Украина” система хранения данных подвергалась жёстким испытаниям ещё на стадии проектирования. Специалистами SI BIS совместно с представителями TotalStorage Interoperability Center IBM был собран тестовый стенд, на котором использовалось аналогичное оборудование. Всесторонняя проверка системы в условиях стенда доказала, что предлагаемое решение не имеет ни одной нерезервированной точки отказа. Внедрение системы хранения в промышленную эксплуатацию заняло четыре месяца, что для комплекса подобного масштаба является хорошим результатом.
