Отечественная компания “Иматек-Еско”, специализирующаяся на высокотехнологичных решениях для проектно-графических задач, провела практическую демонстрацию, посвященную появлению и развитию на рынке Украины технологии быстрого прототипирования. Во время демонстрации был показан в действии трехмерный принтер компании Contex, способный “отпечатывать” трехмерные прототипы реальных объектов, используя их модели, представленные в цифровом виде.

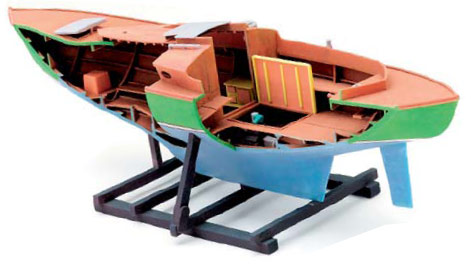

 Трехмерный принтер способен воспроизводить объекты со сложной внутренней геометрией и множественными разрезами. На снимке — монолитный прототип, отпечатанный целиком, в один проход. |
Как пояснил Данила Приходько, руководитель направления 3D-технологий компании “Иматек-Еско”, трехмерные принтеры служат для прототипирования объектов в компаниях с самой различной спецификой работы. Отпечатанные прототипы могут представлять собой прообразы разрабатываемых продуктов или отдельных частей, ландшафтные карты местности, макеты зданий и строений, формы для отливки реальных деталей и даже фрагменты тел, которые используются в медицине для подготовки к хирургическим операциям. Технология трехмерной печати существовала и раньше, но только в последнее время она обогатилась возможностью создавать полноцветные трехмерные модели объектов.
Для “печати” трехмерного прототипа на принтерах компании Contex исходная модель программно разбивается на множество тончайших условных слоев. Модель формируется в специальной объемной емкости (т.н. камере построения) внутри принтера, куда слоями напыляется порошкообразный составообразующий материал. Слой детали образуется в результате соприкосновения с порошкообразным слоем цветных чернил, для напыления которых применяются традиционные технологии струйной печати. После нанесения цветного слоя чернил и формирования одного из микрослоев прототипа принтер “напыляет” в камеру построения очередной слой порошка, и этот цикл повторяется до тех пор, пока по слоям не “вырастет” весь прототип. Внешние размеры печатаемого прототипа ограничены размерами камеры построения, а время печати образцов колеблется от 2 до 16 часов, в зависимости от внутренней геометрии детали.
По словам Карин Ритц-Грегерсен, директора по продажам компании Contex, в настоящее время компания выпускает широкий ряд решений для проектно-графических задач. Портфель компании недавно пополнился трехмерными сканерами объектов, которые предназначены для автоматической оцифровки размеров и формы сканируемой детали. После поглощения компании Z Corporation, инженерами которой был разработан трехмерный сканер, Contex стала крупнейшим разработчиком подобных решений. Г-жа Ритц-Грегерсен рассказала о технических особенностях принтеров и сканеров Contex, а также о возможных моделях их применения в различных рыночных вертикалях.
О перспективах продвижения проектно-графического оборудования Contex на украинском рынке редактору PCWeek/UE рассказывает Данила Приходько, руководитель направления 3D-технологий компании “Иматек-Еско”.
PCWeek/UE: Какие услуги ваша компания может предложить украинским заказчикам?
Данила Приходько: Уже на протяжении многих лет мы являемся официальным дистрибутором компании Contex в Украине и выступаем как в качестве сервисного центра, так и в роли центра продаж. Наша компания не только продает принтеры конечным заказчикам, но также оказывает полный спектр технической поддержки. В будущем мы планируем открыть некое подобие копицентра по вопросам трехмерного прототипирования объектов.
PCWeek/UE: Сколько трехмерных принтеров находится в распоряжении вашей компании на данный момент и каковы их технические возможности?
Д.П.: На сегодняшний день у нас есть один полноцветный трехмерный принтер DESIGNmate Cx, который позволяет создавать модели с разрешением 600х540 dpi и размерами 25х35х20 см. Мы используем его преимущественно для печати бесплатных образцов и демонстрации возможностей трехмерного прототипирования. Таким образом мы устанавливаем отношения с нашими потенциальными заказчиками.
PCWeek/UE: Цель вашего бизнеса — предоставление услуг по печати моделей или только продажа принтеров?
Д.П.: Мы нацелены в большей степени на продажу трехмерных принтеров. Как правило, заказчики подобной продукции — это крупные компании, которые испытывают потребность в сравнительно интенсивном изготовлении трехмерных моделей. Поэтому они предпочитают иметь собственный принтер, нежели заказывать печать прототипов у сторонних компаний.
PCWeek/UE: Какова структура спроса на трехмерные принтеры? Какие именно компании являются вашими наиболее типичными заказчиками?
Д.П.: Примерно 50% заказчиков относятся к крупным машиностроительным предприятиям. Еще 25% — это архитектурные компании. Оставшиеся 25% составляют все остальные заказчики, которые по профилю деятельности могут быть самыми разнообразными. Среди возможных заказов для трехмерного принтера — формы для литья, прототипы кроссовок, бутылок, элементы концепт-дизайна и пр.
PCWeek/UE: Какие программные требования предъявляются к файлу с трехмерной моделью?
Д.П.: Программное обеспечение принтера поддерживает файлы нескольких наиболее распространенных трехмерных редакторов. Машиностроительные компании используют преимущественно формат STL, архитектурные организации — формат WRL. Буквально в прошлом месяце появилась новая версия программного обеспечения, которая позволяет напрямую использовать файлы 3D Studio MAX, а также формат SolidWorks SFX и пока малораспространенный у нас PLY.
Помимо представления в совместимом формате, для успешного отпечатывания прототипа модель должна быть подготовлена к печати с учетом технических возможностей принтера. В частности, должна быть предусмотрена необходимая минимальная толщина стенок прототипа, от 0,5 до 1 мм.
PCWeek/UE: Как вы оцениваете динамику спроса на трехмерные принтеры в Украине? Сколько аппаратов проинсталлировано на данный момент и сколько устройств вы планируете реализовать в 2007 году?
Д.П.: Мы начали дистрибуцию трехмерных принтеров только летом этого года и на данный момент проходим фазу установления отношений с потенциальными покупателями. Для Украины направление быстрого трехмерного прототипирования достаточно новое, раньше подобных технологий не существовало, поэтому цикл первой продажи занимает определенное время. На сегодняшний день пять компаний из числа крупнейших машиностроительных предприятий Украины проявили серьезный интерес к трехмерным принтерам, мы ожидаем подписание сделок в течение первого квартала 2007 года. На протяжении следующего года должен произойти всплеск интереса к технологиям трехмерной печати, в итоге, по нашим прогнозам, к концу 2007 года количество продаваемых аппаратов резко возрастет.
