В построении ЦОД компания APC учитывает все мелочи
Традиционное понимание термина “ИТ-безопасность” включает в себя две компоненты — информационная и физическая безопасность. Тенденции последнего времени говорят о постепенном стирании границы между этими двумя понятиями — сегодня компании относятся к вопросам безопасности как к вопросам обеспечения функционирования бизнеса, особенно не разделяя безопасность на компоненты. Компания APC, учитывая тенденции последнего времени, предлагает решения для всех видов ИТ-безопасности.
 ПО NetBotz Surveillance позволяет отслеживать и регистрировать любые действия и происшествия в охраняемых зонах |
Инженерная инфраструктура - основа физической безопасности
По результатам исследования, проведенного APC, более 60% всех причин сбоев в центрах обработки данных связаны с человеческим фактором. Большой процент вызван ошибками, заложенными на этапах проектирования ЦОД и реализации его инженерной инфраструктуры. В состав комплексного решения APC InfraStruXure входит множество элементов, включая серверные и телекоммуникационные шкафы, источники бесперебойного питания, средства охлаждения, системы управления и многочисленные датчики мониторинга окружающей среды. Особое внимание компания APC уделяет вопросам охлаждения, поскольку современная тенденция к повышению энергетической плотности оборудования в центрах обработки данных часто приводит к перегреву аппаратуры и является распространенной причиной сбоев. Концепция охлаждения APC отличается от традиционного подхода к кондиционированию в ЦОД, базирующегося на использовании фальшполов. Такой подход способен обеспечить охлаждение стоек с тепловыделением до 5 кВт и имеет существенные недостатки в виде неконтролируемого образования “горячих зон”. Если учесть тенденцию к повышению тепловыделения серверов (один заполненный блейд-сервер высотой 7U выделяет около 4 кВт тепла), то становится очевидной несостоятельность традиционного подхода к охлаждению. Предлагаемый APC подход заключается в изолировании “горячего” и “холодного” коридоров, что позволяет более эффективно использовать систему кондиционирования и исключить смешивание потоков горячего и холодного воздуха. У APC имеется ряд решений, позволяющих обеспечить охлаждение от 3 до 30 кВт на стойку, наиболее новое решение APC InRow RC подразумевает установку кондиционера рядом со стойкой.
ИБП модульной конструкции с резервированием n+1
Для повышения надежности и отказоустойчивости ЦОД, централизованные источники бесперебойного питания, применяемые для его защиты, имеют модульную резервируемую конструкцию. Это значит, что в системе отсутствует единая точка отказа, критические элементы ИБП продублированы, и в случае выхода из строя любого узла или компонента, будь то свинцово-кислотная батарея, схема управления или силовой модуль, ИБП сможет продолжить свою работу без остановки системы, на которую он подает электроэнергию. Вышедший из строя модуль меняется на запасной прямо во время работы полезной нагрузки, причем для проведения такой замены не требуется вмешательство специально обученного персонала. Все процедуры настолько упрощены, а все сменяемые модули настолько унифицированы, что замену вышедшего из строя модуля можно сравнить по легкости действия с выдвижением ящика письменного стола. ИБП модульной конструкции, как правило, подразумевают также избыточность модулей по схеме n+1. Помимо очевидного повышения отказоустойчивости системы, это также является инвестицией в возможность наращивания мощности ИБП по мере возрастания мощности ЦОД.
Цепи питания без единой точки отказа
Поскольку не все компоненты инженерной инфраструктуры можно продублировать, при построении ЦОД приходится прибегать к альтернативным методам обеспечения надежности. Одним из компонентов, которые тяжело продублировать, являются блоки распределения питания (Power Distribution Unit — PDU) и сама силовая проводка. Для обхождения уязвимости этих потенциальных точек отказа применяется схема обеспечения электропитанием с формулой 2(n+1), подразумевающая прокладку двух полностью независимых силовых проводок, питание к которым подается с двух независимых источников. Каждый из источников, в свою очередь, представляет собой комбинацию входящего сетевого напряжения и дизель-генератора. Даже в случае выхода из стоя не только одного элемента обеспечения электропитанием, но и всей сети целиком, центр обработки данных продолжает функционировать в нормальном режиме. Такие схемы особенно актуальны при построении крупных ЦОД, выполняющих mission-critical функцию, например, в банковской, энергетической и телекоммуникационной сферах, а также на крупных промышленных предприятиях с непрерывным циклом производства.
APC InfraStruXure High Density

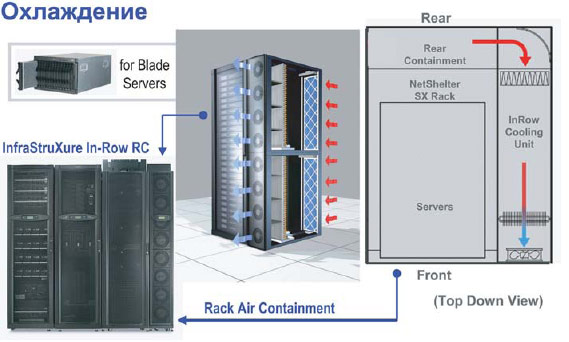

 Концепция охлаждения In-Row подразумевает полную изоляцию холодного и горячего воздушного потоков в стойке |
Решения NetBotz в составе APC InfraStruXure
В прошлом году APC приобрела компанию NetBotz, разработчика систем IP-мониторинга состояния среды и видеонаблюдения (video surveillance) для коммутационных узлов, серверных комнат и центров обработки данных. Типичное решение NetBotz состоит из базовой станции с интегрированными датчиками состояния среды, цветной видеокамеры и дополнительных модульных датчиков. Решение NetBotz Surveillance позволяет отслеживать и регистрировать любые действия и происшествия в охраняемых зонах, предотвращая непоправимые последствия ошибок персонала, несанкционированного проникновения, чрезвычайного перегрева оборудования, протечки воды и т.п. С помощью дополнительных внешних датчиков можно отслеживать наиболее разнообразные параметры в выбранной зоне.
Система видеонаблюдения в составе NetBotz Surveillance позволяет записывать полнокадровое видео с частотой до 30 кадров в секунду. Основной особенностью данного решения является запись не монолитного видеоряда, а последовательности изображений с задаваемым пользователем числом кадров в секунду. Эта характерная особенность позволяет использовать для передачи сигнала общую информационную сеть компании. Кроме того, система видеонаблюдения позволяет использовать инфракрасные видеокамеры, позволяющие вести наблюдение даже в полной темноте, и программно задавать маски для более детального отслеживания четко заданного сегмента из наблюдаемой области. Маски позволяют задать системе слежения определенный сектор в помещении или даже определенный объект, на изменение состояния которого камера будет реагировать, подавая контрольный сигнал.
Этот сигнал затем может быть воспринят охранной системой как команда к выполнению заранее запрограммированных действий, к примеру, как команда блокирования дверей, активации охранной сигнализации, отсылки сообщения администратору по электронной почте и т.п. Все данные, собираемые с датчиков и камер, консолидируются ПО NetBotz Central, которое позволяет проводить анализ и сортировку информации за большой промежуток времени.
С помощью NetBotz Central возможно конфигурировать все видео- и аудиоустройства, датчики, позволяя настраивать “пороговые значения”, при достижении которых система будет выполнять выбранные действия.
Сегодня решения NetBotz интегрируются в архитектуру центров обработки данных APC InfraStruXure.
