Большинство корпоративных заказчиков приобретает компьютеры в собранном виде, однако всегда существует определенный процент компаний, которые собирают системные блоки самостоятельно. Еще одна часть корпоративных заказчиков, обладая собственной экспертизой в области аппаратного обеспечения, предпочитает заказывать технику в соответствии с конкретными спецификациями.
Какими должны быть материнские платы для корпоративных десктопов? Доступная цена, разумеется, является главным критерием выбора — ведь компьютеры приобретаются партиями в несколько десятков штук. Конечно, в офисе не требуются высокопроизводительные продукты, рассчитанные на игры или оцифровку видеоинформации. Для большинства офисных приложений вполне достаточно интегрированной видеокарты. Сложнее обстоит дело с оценкой нужного объема оперативной памяти. Несмотря на то, что приход ОС Vista на украинский корпоративный рынок несколько затянулся, общая тенденция очевидна: будущее — за новым поколением операционных систем, которое весьма «прожорливо» в отношении использования оперативной памяти. Поэтому при выборе современного компьютера следует учитывать возможность апгрейда ОЗУ.Несмотря на повсеместное распространение в десктопах жестких дисков Serial ATA, на рынке оптических накопителей окончательный переход на этот формат еще не завершен. Поэтому наличие хотя бы одного порта IDE на материнской плате весьма желательно.
То же можно сказать о последовательном и параллельном портах, несмотря на то, что эти интерфейсы морально устарели. Наличие интегрированной видеокарты, с одной стороны, снижает стоимость системы в целом, а с другой — предъявляет повышенные требования к охлаждению, поскольку на интегрированные графические процессоры, как правило, кулеры не устанавливаются.
Современные чипсеты позволяют недорого реализовать на материнской плате сетевой интерфейс, звуковую карту, порт FireWire, порты USB, что дает возможность сократить расходы на приобретение отдельных компонентов.
В то же время, если пользователю нужна повышенная производительность офисного десктопа, можно использовать более мощный процессор в сочетании с «бюджетной» материнской платой. Само понятие «бюджетный компьютер», несмотря на некоторую негативную окраску, не означает низкосортное или ненадежное решение, а подразумевает всего лишь указание на отсутствие лишнего, не оправданного в условиях офиса функционала. В настоящее время «бюджетными» материнскими платами с достаточным для офисного применения качеством и функциональностью можно считать устройства в ценовом диапазоне от 70 до 100 долл. Выбор платформы и конкретной модели материнской платы для офисного компьютера затруднен тем, что ведущие производители чипсетов выпускают несколько продуктов, достоинства и недостатки которых стоит обсудить подробно.
Intel G31

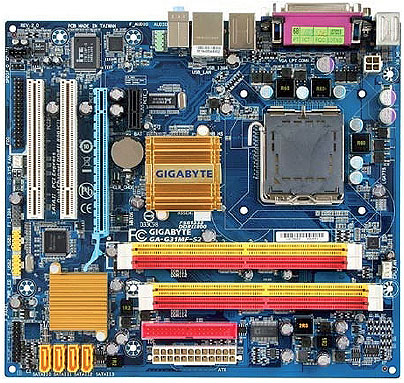

 Gigabyte GA-G31MF-S2_2.0 |
Gigabyte GA-G31MF-S2_2.0
Бюджетная плата GA-G31MF-S2_2.0 оснащена четырьмя портами Serial ATA, одним каналом IDE и четырьмя слотами памяти с поддержкой DDR2-800. Максимальный объем памяти, поддерживаемый платой, составляет 4 ГБ. Возможность объединения дисков в RAID-массив не предусмотрена. В то же время присутствует два входа FireWire, один из которых выведен на заднюю панель. На задней панели имеются также четыре порта USB 2.0, а еще четыре распаяны на плате и могут быть выведены с помощью заглушки-брэкета. Звуковой адаптер Realtek ALC 662 поддерживает шестиканальный звук «бюджетного» качества, а также цифровой выход SPDIF.
| Системные платы для офисных ПК на базе интегрированных чипсетов* | |
| Модель | Gigabyte GA-G31MF-S2_2.0 |
| Платформа/сокет | Intel/LGA 775 |
| Чипсет | G31Express+ICH7 |
| Форм-фактор | mATX |
| Максимальный объем оперативной памяти, ГБ | 4 |
| Тип оперативной памяти | DDR-II |
| Слоты оперативной памяти | 4 |
| Каналы IDE | 1 |
| Каналы SATA | 4 |
| Интегрированный GPU | GMA3100 |
| Сетевой адаптер | Gigabit Ethernet |
| Звуковой адаптер | Realtek ALC662 |
| Слоты PCI Express | 1(PCIE16)+1(PCIE1) |
| Слоты PCI | 2 |
| COM-порты | 1 |
| Порты USB | 4+4 |
| Порты FireWire | 2 |
| Отличительные особенности | - |
| Ориентировочная розничная цена, долл. | 73 |
| *Использованы справочные данные с сайтов компаний-производителей | |
AMD 780G
Графическое ядро Radeon HD3200 чипсета AMD 780G обеспечивает поддержку функций DirectX 10. При этом производительность графического ядра по сравнению с предыдущим набором системной логики 690G выросла почти вдвое. Это достигнуто благодаря переходу на 55-нм техпроцесс, что позволило увеличить частоту до 500 МГц при относительно невысоком энергопотреблении. Блок UVD интегрированной видеокарты способен декодировать HD-видео в трех форматах — VC1, H.264 и MPEG2. Видеокарта может декодировать два видеопотока одновременно. Чипсет поддерживает графический порт PCI Express x16 2.0. При установке в этот порт внешней видеокарты на чипах Radeon HD2400Pro/XT или HD3450/3470 становится доступен режим Hybrid CrossFire — ресурсы графических ядер объединяются для целей 3D-рендеринга. Хотя большинству офисных компьютеров такая функция не понадобится, ее стоит учитывать, планируя возможное расширение функциональности некоторой части компьютерного парка. С материнскими платами на чипсете 780G компания AMD рекомендует использовать трехъядерные процессоры Phenom X3 8450—8750 и младшие модели четырехъядерных Phenom X4 9100e—9600. Для бюджетных решений можно задействовать процессоры Athlon 64 X2 и Sempron.

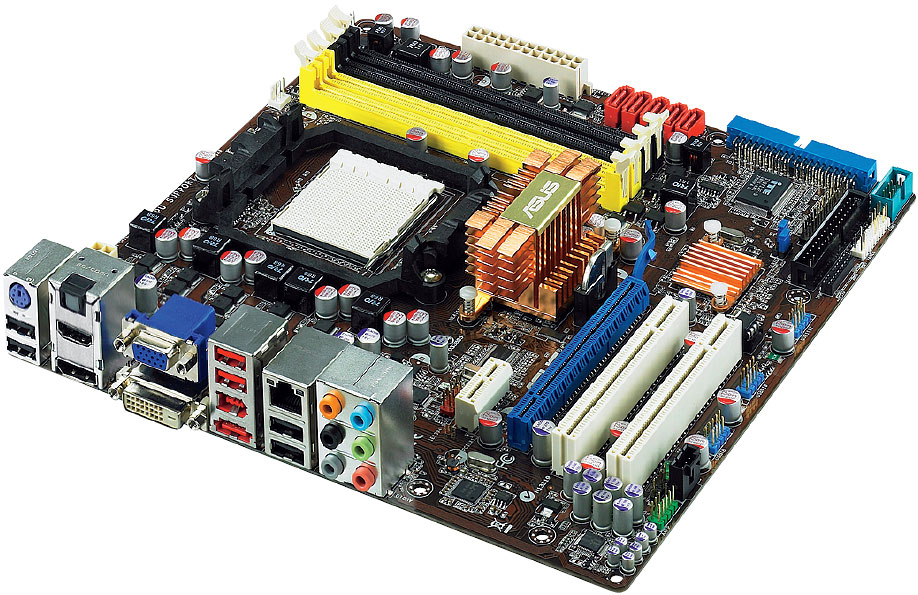

ASUS M3A78-EM
 ASUS M3A78-EM |
В отличие от конкурентных аналогов, на материнской плате ASUS M3A78-EM присутствуют 2 порта FireWire. Восьмиканальный звук высокого качества обеспечивается благодаря аудиоадаптеру ALC1200, специально изготовленному Realtek для компании ASUS. На заднюю панель материнской платы выведен оптический цифровой выход SPDIF.
По заявлению вендора, в плате M3A78-EM применена технология ASUS Express Gate, благодаря которой пользователь может за 5 секунд загрузить со встроенной в материнскую плату микросхемы памяти операционную систему Splashtop, основанную на ядре Linux. Для загрузки компьютера по технологии Express Gate наличие жесткого диска не требуется. ОС Splashtop обладает дружественным интерфейсом и позволяет работать с интернетом без запуска основной операционной системы, а также просматривать фотографии.
| Системные платы для офисных ПК на базе интегрированных чипсетов* | |
| Модель | ASUS M3A78-EM |
| Платформа/сокет | AMD/AM2+ |
| Чипсет | AMD 780G |
| Форм-фактор | mATX |
| Максимальный объем оперативной памяти, ГБ | 8 |
| Тип оперативной памяти | DDR-II |
| Слоты оперативной памяти | 4 |
| Каналы IDE | 1 |
| Каналы SATA | 6 |
| Интегрированный GPU | Radeon HD3200 |
| Сетевой адаптер | Gigabit Ethernet |
| Звуковой адаптер | Realtek ALC1200 |
| Слоты PCI Express | 1(PCIE16)+1(PCIE1) |
| Слоты PCI | 2 |
| COM-порты | 1 |
| Порты USB | 6+6 |
| Порты FireWire | 2 |
| Отличительные особенности | ASUS Express Gate, RAID(0,1,0+1), HDMI |
| Ориентировочная розничная цена, долл. | 96 |
| *Использованы справочные данные с сайтов компаний-производителей | |

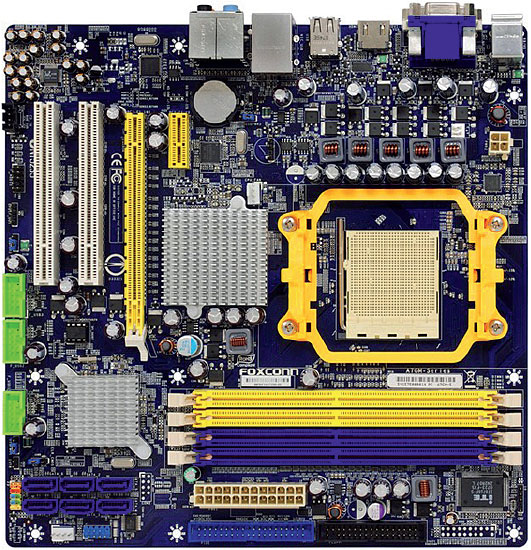

 Foxconn A7GM-S |
Материнская плата Foxconn A7GM-S поддерживает процессоры AMD, рассчитанные на сокеты AM2+ и AM2, реализует возможности графического движка DirectX 10 и технологию декодирования видео AMD UVD.
Благодаря поддержке чипсетом 780G технологии Hybrid CrossFireX, интегрированный видеоадаптер Radeon HD3200 и внешняя видеокарта могут работать параллельно, что повышает производительность видеосистемы на 15—20%. В то же время нужно отметить, что производительность интегрированного видеоадаптера сама по себе достаточна для офисных нужд, и приобретение внешней видеокарты обычно не требуется.
На плате A7GM-S установлено четыре слота DIMM. Максимальный объем памяти составляет 16 ГБ, однако, если применяется ОС Windows XP, он сокращается до 4 ГБ.
Южный мост SB700 обеспечивает работу шести каналов Serial ATA с возможностью объединения жестких дисков в RAID-массив уровня 0, 1 или 0+1.
Плата обеспечивает 8 каналов звука High Definition Audio, что в офисном компьютере можно считать избыточным решением. Для бизнес-пользователей, которым не нужны возможности расширения оперативной памяти и 8-канального звукового адаптера, компания Foxconn выпускает упрощенные модели этой платы — A7GMX-S и A7GX-K. В них количество DIMM-слотов сокращено до двух, а модель A7GX-K использует 6-канальный аудиоадаптер, за счет чего удалось существенно снизить стоимость плат. Такие карты предназначены для применения в массовых офисных десктопах.
| Системные платы для офисных ПК на базе интегрированных чипсетов* | |
| Модель | Foxconn A7GM-S |
| Платформа/сокет | AMD/AM2+ |
| Чипсет | AMD 780G |
| Форм-фактор | mATX |
| Максимальный объем оперативной памяти, ГБ | 16 |
| Тип оперативной памяти | DDR-II |
| Слоты оперативной памяти | 4 |
| Каналы IDE | 1 |
| Каналы SATA | 6 |
| Интегрированный GPU | Radeon HD3200 |
| Сетевой адаптер | Gigabit Ethernet |
| Звуковой адаптер | Realtek ALC888 |
| Слоты PCI Express | 1(PCIE16)+1(PCIE1) |
| Слоты PCI | 2 |
| COM-порты | 1 |
| Порты USB | 4+6 |
| Порты FireWire | - |
| Отличительные особенности | RAID(0,1,0+1), HDMI |
| Ориентировочная розничная цена, долл. | 80 |
| *Использованы справочные данные с сайтов компаний-производителей | |
Biostar TA780G M2+
Хотя чипсет 780G обладает развитыми графическими и мультимедийными возможностями, компания Biostar использовала его для создания бюджетной системной платы TA780G M2+. В результате удалось получить плату стоимостью менее 100 долл., которая обладает хорошими функциональными характеристиками и возможностями разгона. Входящая в «оверклокерскую» серию TSeries, TA780G M2+ оснащена процессорным сокетом Socket AM2+ и имеет 4 разъема под DDR2 SDRAM, поддерживая объем оперативной памяти до 16 ГБ. При симметричном заполнении слотов памяти возможен двухканальный режим работы.
Дисковая подсистема материнской платы TA780G M2+ включает 6 разъемов SATA-II, при этом подключаемые диски можно объединять в RAID-массив уровней 0, 1 и 0+1. Для совместимости с IDE-устройствами на плате предусмотрен один разъем IDE.
Поскольку чипсет 780G имеет сравнительно низкое тепловыделение, вендор оснастил оба моста пассивным охлаждением.
На материнской плате реализован интегрированный сетевой интерфейс Gigabit Ethernet на основе чипа Realtek RTL8111C. Последовательный и параллельный порты в продукте компании Biostar не выведены на заднюю панель, а распаяны на плате. Но при необходимости их можно вывести с помощью подключаемых планок.
Поскольку звуковые возможности для офисного применения не имеют существенного значения, вендор ограничился установкой недорогого аудиокодека. Разработчики решили сэкономить также на порте FireWire, хотя чипсет предусматривает его поддержку.
| Системные платы для офисных ПК на базе интегрированных чипсетов* | |
| Модель | Biostar TForce TA780G M2+ |
| Платформа/сокет | AMD/AM2+ |
| Чипсет | AMD 780G |
| Форм-фактор | mATX |
| Максимальный объем оперативной памяти, ГБ | 16 |
| Тип оперативной памяти | DDR-II |
| Слоты оперативной памяти | 4 |
| Каналы IDE | 1 |
| Каналы SATA | 6 |
| Интегрированный GPU | Radeon HD3200 |
| Сетевой адаптер | Gigabit Ethernet |
| Звуковой адаптер | Realtek ALC662 |
| Слоты PCI Express | 1(PCIE16)+1(PCIE1) |
| Слоты PCI | 2 |
| COM-порты | 1 |
| Порты USB | 4+6 |
| Порты FireWire | - |
| Отличительные особенности | RAID(0,1,0+1) |
| Ориентировочная розничная цена, долл. | 96 |
| *Использованы справочные данные с сайтов компаний-производителей | |
GeForce 7050/7025
Чипсеты GeForce 7050 и 7025 от компании nVIDIA собраны на одночиповой архитектуре: в них интегрирован южный мост nForce 630a. Отличия между чипсетами состоят в том, что 7050 поддерживает аппаратное ускорение декодирования VC1, H.264 и MPEG2 и воспроизведение HD-видео до разрешения 1080p. Помимо DVI-выхода, чипсет 7050 позволяет разработчикам материнских плат реализовывать в своих продуктах, в дополнение к DVI-выходу, HDMI-выход. Следовательно, платы на чипсете 7050 будут несколько дороже продуктов на 7025-ом, хотя в ценовой диапазон бюджетных плат до 100 долл. они укладываются.
В отличие от своего предшественника GeForce 6150, наборы 7050/7025 поддерживают два видеовыхода – цифровой и аналоговый, HDCP-кодирование и разрешение до 1920х1440 (75 Гц) включительно.
Используя возможности nForce 630a, разработчики материнских плат могут установить слот PCI Express x16 для внешней видеокарты и три слота PCI Express x1 для карт расширения.
MSI K9NGM3-FIN
Примером бюджетной материнской платы на чипсете GeForce 7050 может служить продукт компании MicroStar — MSI K9NGM3-FIN.
По заявлению вендора, плата поддерживает все процессоры AMD Athlon 64/X2/FX и Sempron, выпущенные для Socket AM2. Для оперативной памяти DDR2-800 предусмотрено 4 разъема. На плату может быть установлено максимум 8 ГБ ОЗУ, при этом доступен двухканальный режим работы. На плате представлен стандартный для бюджетного устройства набор PCI-интерфейсов: по одному разъему PCI Express 16 и 1, и два разъема PCI.
Развитые возможности чипсета позволили получить плату с четырьмя портами SATA-II для дисков SATA300, из которых можно организовать RAID-массив уровней 0, 1, 0+1, 5 и JBOD, что для бюджетной системной платы считается весьма существенной дополнительной функцией. Разработчики реализовали также и другие возможности, заложенные в чипсете 7050: на заднюю стенку выведены порты HDMI, FireWire, 4 порта USB, сетевой интерфейс и 6 аналоговых аудиоразъемов. На плате распаяны также ТВ-выход и цифровой выход аудиоинтерфейса. Качество воспроизведения звука аудиоконтроллером ALC888 можно назвать высоким — для продуктов бюджетного ценового диапазона.
Часть перечисленных выше возможностей материнской платы MSI K9NGM3-FIN обычно присуща продуктам более высокого класса, в то же время следует отметить доступную цену продукта по сравнению с конкурентными аналогами.
| Системные платы для офисных ПК на базе интегрированных чипсетов* | |
| Модель | MSI K9NGM3-FIH |
| Платформа/сокет | nForce/AM2 |
| Чипсет | GeForce 7050+nForce 630a |
| Форм-фактор | ATX |
| Максимальный объем оперативной памяти, ГБ | 8 |
| Тип оперативной памяти | DDR-II |
| Слоты оперативной памяти | 4 |
| Каналы IDE | 1 |
| Каналы SATA | 4 |
| Интегрированный GPU | GeForce 7050 |
| Сетевой адаптер | Gigabit Ethernet |
| Звуковой адаптер | Realtek ALC888 |
| Слоты PCI Express | 1(PCIE16)+1(PCIE1) |
| Слоты PCI | 2 |
| COM-порты | 1 |
| Порты USB | 4+6 |
| Порты FireWire | 2 |
| Отличительные особенности | RAID (0,1,0+1,5,JBOD), HDMI |
| Ориентировочная розничная цена, долл. | 73 |
| *Использованы справочные данные с сайтов компаний-производителей | |
