Одними из основных компонентов при построении сетей хранения данных (СХД) являются устройства хранения. На сегодняшний день в сегменте доступных по цене систем с динамически изменяемыми данными дисковые хранилища являются наиболее распространенными. Тройка крупнейших производителей дисковых хранилищ — Fujitsu-Siemens, Hewlett Packard и Sun Microsystems регулярно обновляет свои продуктовые линейки и обеспечивает широкое продуктовое предложение практически для всех разновидностей бизнес-задач.


Fujitsu-Siemens FibreCAT SX80
Fujitsu-Siemens FibreCAT SX80

Fujitsu-Siemens

Спектр предложений компании Fujitsu-Siemens включает системы хранения высшего уровня семейства Symmetrix и системы среднего и начального уровня семейства FibreCAT. Системы Symmetrix серии DMX появились в результате сотрудничества Fujitsu-Siemens с EMC и представляют собой производительные решения для вычислительных сред высокой мощности. Symmetrix DMX 3000 благодаря интегрированной конфигурации с тремя отсеками может включать 64 дисковых канала Fibre Channel 2 Гб/с, которые поддерживают до 576 дисков с максимальной общей емкостью более 84 ТБ посредством применения RAID 5 7+1 или Parity RAID 7+1. Symmetrix DMX2000 способна поддерживать до 288 дисков общей емкостью 42 ТБ, а DMX1000 — 144 диска емкостью 21 ТБ. Модульная система хранения данных Symmetrix DMX800 может содержать от 20 до 120 накопителей, а также 16 двухгигабитных портов ввода/вывода FibreChannel. Системы Symmetrix поддерживают непрерывность работы во время обновления ПО, переноса данных, изменений конфигурации и предоставляют возможности удаленной и локальной репликации.

Системы хранения данных среднего уровня FibreCAT CX300/CX300i могут применяться в средах Fibre Channel или iSCSI. Система FibreCAT CX300i идентична FibreCAT CX300 с интерфейсом Fibre Channel, но дополнительно снабжена интерфейсом iSCSI. FibreCAT CX300/CX300i поддерживают работу с 60 дисками Fibre Channel емкостью 73 или 156 ГБ каждый или 45 дисками SATA по 320 ГБ. Системы FibreCAT CX500/CX500i обладают вдвое большей емкостью дисковой системы и позиционируются производителем для использования в центрах обработки данных. К системам CX300 и CX500 можно подключить до 64 серверов. Самая мощная система в семействе FibreCAT СХ700 поддерживает работу с 240 дисками Fibre Channel емкостью 73 или 156 ГБ или 225 дисками Serial ATA емкостью 250 ГБ каждый. Поддерживается возможность подключения до 512 серверов. Системы хранения FibreCAT среднего уровня обеспечивают возможность дистанционного зеркалирования и моментальных снимков, а также возможность горячей замены всех активных компонентов.


Sun StorageTek 6140
Sun StorageTek 6140
В семейство решений начального уровня Fujitsu-Siemens My very first SAN для построения сетей хранения данных входят системы хранения FibreCAT SX — SX60 и SX80. FibreCAT SX60 разработана преимущественно для компаний малого и среднего бизнеса, а FibreCAT SX80 — для крупных компаний и операторов центров обработки данных.

Системы поддерживают резервирование компонентов и интерфейс Fibre Channel со скоростью передачи данных 4 Гб/сек. FibreCAT SX имеют формат 2U, поддерживают RAID-массивы типов 1, 3, 5, 1/0, 5/0. Максимальная дисковая емкость системы хранения на базе FibreCAT SX60 — 12 ТБ (24 диска SATA). Система FibreCAT SX80 может содержать до 56 дисков SAS или SATA общей емкостью до 28 ТБ.

Модули кэш-памяти RAID-контроллеров в этих устройствах соединены по новой технологии FibreCache для достижения более высокой скорости синхронизации. Создание моментальных снимков является стандартной функцией. Резервирование данных поддерживается без использования сервера благодаря интеграции со службой Microsoft Windows Server 2003 Volume Shadow Copy Services. Устройства FibreCAT SX оснащены резервными RAID-контроллерами, вентиляторами и блоками питания, все эти компоненты поддерживают горячую замену. В случае сбоя в работе блока питания системы FibreCAT сохраняют содержимое кэш-памяти на интегрированной сменной карте Compact Flash. В системах применена технология FibreCap, ускоряющая возобновление работы системы в случае сбоя электропитания благодаря использованию конденсаторов вместо аккумуляторов. ПО, поставляемое с системой, позволяет создавать и рас­пределять логические тома без перерывов в работе.

FibreCAT SX могут быть использованы для создания первичной сети хранения данных, а также для кластерных и других систем.

Hewlett-Packard

Компания HP для построения сетей хранения данных имеет в своем активе одну из самых обширных линеек продуктов и решений. Решения HP Storageworks Enterprise Virtual Array 4000, 6000 и 8000 предназначены для работы в центрах обработки данных в масштабе предприятия и основаны на 2-гигабитной технологии Fibre Channel. HP StorageWorks 4000 может содержать до 56 дисков в 4 дисковых полках общей емкостью до 16,8 ТБ, StorageWorks 6000 — до 112 дисков в 8 дисковых полках совокупной емкостью до 33,6 ТБ, StorageWorks 8000 — до 240 дисков в 18 дисковых полках (в увеличенном шкафу) объемом до 72 ТБ. В этих системах предусмотрено использование жестких дисков в любой комбинации, поддерживаются расширенные средства локальной репликации, а также репликация данных между двумя удаленными массивами. Технология виртуализации, применяемая в дисковых массивах EVA, позволяет добиться высокой производительности. В системах реализовано динамическое расширение емкости разделов, распределенное резервирование дисков, несколько методов репликации данных, в том числе между двумя удаленными массивами на уровне контроллеров EVA.

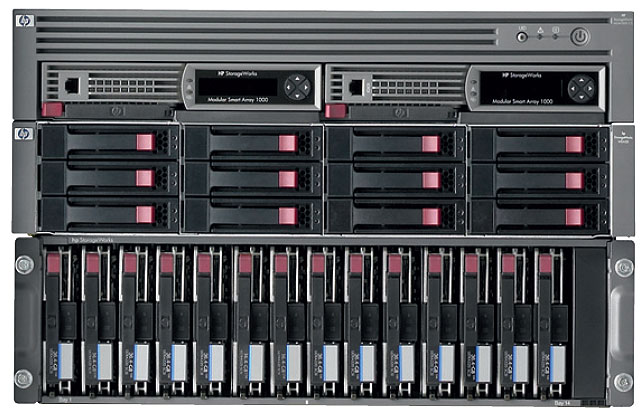

Hewlett-Packard StorageWorks MSA1500cs
Hewlett-Packard StorageWorks MSA1500cs
Для построения сетей хранения данных среднего уровня предназначены модульные дисковые массивы HP, которые применяются чаще ввиду их большей доступности. HP StorageWorks Modular Smart Array 1500 представляет собой контроллерную полку Fibre Channel SAN в конструктиве 2U, способную работать совместно с дисковыми полками HP StorageWorks Serial ATA (SATA) (HP MSA 20) или SCSI (HP MSA 30). MSA1500 c 8 отсеками для накопителей SATA предоставляет максимальный дисковый объем до 48 ТБ данных (96 дисков). В случае применения четырех полок с SCSI емкость системы составит 16,8 ТБ (56 дисков). Поддерживается RAID 6 ADG, 5, 0, 1, 0+1, кэш-память устройства можно нарастить до 512 МБ. Кроме того, в системе применяются блоки питания с резервированием и вентиляторы с горячей заменой. Опционально предусмотрено резервирование контроллера.

Cистема хранения HP StorageWorks MSA 1000 выполнена в форм-факторе 4U и предназначена для создания сетей SAN начального или среднего уровня. Ее особенностями являются относительно невысокая начальная стоимость при возможности модульного наращивания объема хранения до 6 ТБ. В MSA1000 может работать до 14 дисков SCSI Ultra320 с возможностью горячей замены и до 42-х при подключении двух модулей MSA30. Максимальная емкость хранения достигает 12,6 ТБ. В системе установлены два дублированных контроллера с интерфейсами Fibre Channel, предусмотрено резервирование интерфейсов и коммутаторов, поддерживается RAID 6 ADG, 5, 0, 1, 0+1. В качестве внешних интерфейсов может быть использован встраиваемый 8-портовый коммутатор.

Дисковый массив для построения систем хранения начального уровня HP StorageWorks Modular Smart Array 500G2 предназначен для работы с дисками Ultra320 SCSI. В устройство может быть установлено до 14 дисков суммарной емкостью 4,2 ТБ с горячей заменой. В системе предусмотрена возможность резервирования блока питания, дублирования контроллеров, наращивания кэш-памяти до 512 МБ, поддерживается RAID 6 ADG, 5, 0, 1, 0+1. В стандартной комплектации Modular Smart Array 500G2 оборудован двумя внешними портами Ultra320 SCSI, но устройство можно нарастить до MSA1000 путем замены контроллера с поддержкой Fibre Channel.

Для расширения возможностей систем хранения данных, построенных на основе HP StorageWorks Modular Smart Array 1500 или Modular Smart Array 1000, можно применять дисковые массивы прямого подключения Modular Smart Array 20 и Modular Smart Array 30, которые оснащены внешним интерфейсом SCSI Ultra320. Первый из них поддерживает работу с 12 дисками SATA 3,5” максимальной емкостью 6 ТБ, а второй — с 14 дисками SCSI Ultra320 емкостью до 4,2 ТБ. Оба устройства поддерживают горячую замену дисков и резервирование блоков питания.

На базе систем HP StorageWorks Modular Smart Array 1500 можно создавать сети хранения данных с относительно небольшими начальными затратами и возможностью дальнейшего наращивания с применением дисковых массивов Modular Smart Array 20 или Modular Smart Array 30.

Во всех системах HP StorageWorks, предназначенных для построения SAN, обеспечивается полное резервирование с горячей заменой для всех компонентов: дисков, блоков питания, вентиляторов, модулей ввода-вывода и контроллеров.

Sun Microsystems

Корпорация Sun Microsystemsпосле приобретения в 2005 году компании StorageTek существенно расширила спектр предложений в области систем хранения данных. Модельный ряд компании включает продукты различных категорий.

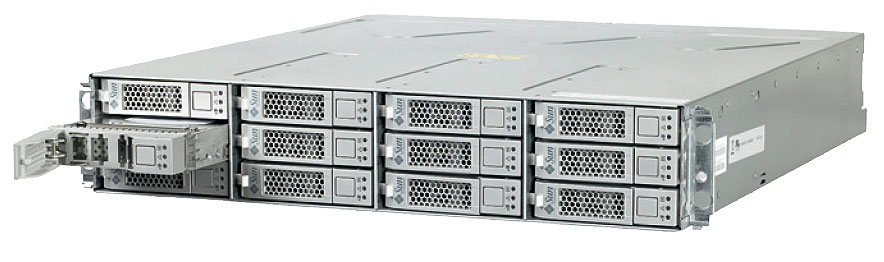

Sun StorageTek 2540
Sun StorageTek 2540
Семейство StorageTek 9900 относится к системам хранения масштаба вычислительного центра и включает модели StorageTek 9970, 9980 и 9990. Эти устройства предназначены для создания SAN-решений промышленного масштаба и консолидации систем хранения данных. Sun StorageTek 9900 ориентирована на создание SAN-решений на базе серверов Sun Fire 15K и 12K и Sun Enterprise 10000. Она оптимизирована для работы в среде ОС Solaris, сертифицирована для использования в вычислительных кластерах Sun Cluster.

Системы уровня предприятия оптимизированы для интеграции в ИТ-инфраструктуру Sun, совместимы с операционной средой Solaris, поддерживают интеграцию в гетерогенные среды. В этих системах применяются современные технологии виртуализации ресурсов. StorageTek 6130 обладает расширенным набором средств защиты и восстановления данных, ее модульная конструкция позволяет наращивать мощность системы хранения по мере необходимости. Система предназначена для электронной коммерции, поддержки систем электронной почты и вeб-сервисов, а также хранения цифрового медиаконтента. В StorageTek 6130 могут быть установлены диски Fibre Channel емкостью 73 ГБ либо 146 ГБ. В комплектах расширения можно использовать диски с интерфейсом SATA емкостью 400 ГБ (7200 об./мин). Общее количество установленных дисков может быть от 5 до 112, они могут быть сгруппированы в RAID-массивы уровней 0, 1, 3, 5, и 1+0. Совокупная емкость всей системы может достичь 41,2 ТБ.

Система StorageTek 6140 обладает сходными характеристиками, но оснащена кэш-памятью емкостью 2 или 4 ГБ, способна поддерживать до 112 дисков общей емкостью до 56 ТБ (для дисков SATA). В StorageTek 6540 может быть установлено до 16 ГБ кэш-памяти, 224 диска общей емкостью о 112 ТБ. Системы на базе StorageTek 6540 предназначены для поддержки крупных коммерческих приложений (СУБД, системы CRM).

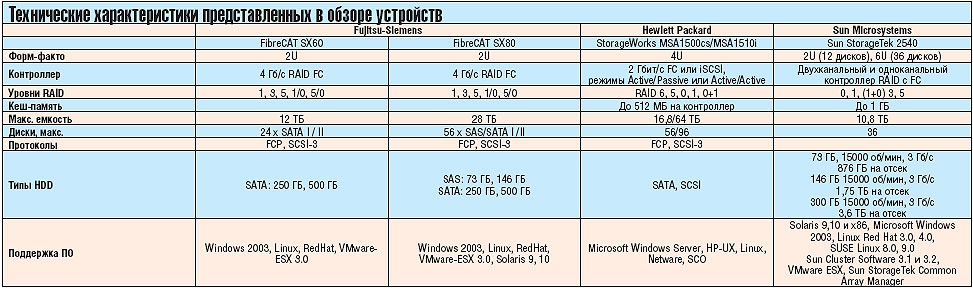

Технические характеристики представленных в обзоре устройств
Технические характеристики представленных в обзоре устройств
К основным сферам применения StorageTek 6920 относятся обеспечение финансовых операций предприятия, обслуживание CMS-систем, систем поддержки принятия решений и ERP-систем, обеспечение непрерывности критически важных бизнес-процессов предприятия. В общей сложности в StorageTek 6920 доступно 28 портов Fibre Channel.

Системы уровня рабочих групп включают резервные компоненты, поддержку дисковых массивов RAID разных уровней, резервирование контроллера и возможность автоматического восстановления после сбоев. В семейство входят системы StorageTek 3120 SCSI Array, StorageTek 3320 Array c поддержкой SCSI-массивов емкостью от 0,5 ТБ до 10,8 ТБ на массив, а также StorageTek 3510 FC Arrays с двухпортовым интерфейсом Fibre Channel.

Новая модульная система начального уровня StorageTek 2540 имеет низкую стоимость благодаря использованию SAS-дисков. При этом в устройстве применен интерфейс Fibre Channel с пропускной способностью 4 Гб/с, необходимый при развертывании новых сред SAN для предприятий и рабочих групп. Системы хранения данных Sun StorageTek 2540 поддерживают прямое подключение к двум-четырем серверам благодаря наличию до 4 портов FC с автоматической установкой скорости соединения 4 Гб/с и поддержке 256 томов в одной системе. Поддерживается также подключение дополнительных серверов через сеть SAN. Система допускает установку до 36 дисков SAS совокупной емкостью до 10,8 ГБ, а также поддерживает горячее резервирование до 15 HDD. ПО Sun StorageTek Common Array Manager допускает защищенное удаленное управление, имеет функции автодиагностики и позволяет управлять томами без остановки системы.
