Новое поколение серверных материнских плат
Прошедший форум Intel для разработчиков традиционно изобиловал докладами о новых стратегиях, концепциях и платформах. По словам представителей Intel, корпорация сдержала свои обещания, данные на прошлогоднем IDF — сегодня мы работаем на многоядерных процессорах, которые лежат в основе более энергоэффективных и безопасных платформ. Но помимо объявления стратегических курсов дальнейшего развития отрасли, на IDF также были представлены продукты и решения, с которыми ИТ–отрасли придется работать на протяжении ближайшего года. В их числе были и серверные материнские платы — “строительные кирпичи” для многоядерных платформ нового поколения.
S5000PSL |
Структура линеек серверных материнских плат очень характерна по своему составу и символизирует своеобразный переходной период между уже зарекомендовавшими себя одноядерными и еще с опаской воспринимаемыми многоядерными системами. В предложении на 2007 год корпорация оставила самые популярные продукты, основанные на системной логике семейства Lindenhurst, а именно — обновленные модификации плат SE7520BD2 “Brandon” и SE7520JR2 “Jarrel” (см. PCWeek/UE №6/2005, стр. 16). Продолжит продаваться в следующем году, в том числе и плата на чипсете Е7525 с “несвойственным” серверному сегменту интерфейсом PCI–Express x16, а также несколько решений начального уровня на системной логике 7230 и 7221, использующие один процессорный сокет LGA775. Но наиболее интересны новинки, основанные на серверных чипсетах Intel нового поколения 5000 и 3000, и предназначенные для построения систем с использованием новейших многоядерных процессоров Xeon.
S5000VSA |
Технические характеристики новейшего поколения системных плат весьма наглядно иллюстрируют истинные тенденции развития и несбывшиеся обещания. Так, впервые представленная в прошлом году память Fully Buffered DIMM (FBDIMM) находит свою реализацию в серийно выпускаемых массовых продуктах. Вырос и объем поддерживаемой платой памяти, который теперь составляет 32 ГБ на топовых или 16 ГБ на mainstream–моделях. Гигабитный Ethernet окончательно утвердился в качестве отраслевого стандарта по умолчанию, полностью вытеснив 100 мегабитные адаптеры. Явно устаревший видеочип ATI RageXL, который традиционно использовался на серверных материнских платах еще с 1998 года, наконец, уступил место новому видеоадаптеру ATI ES1000, который, в отличие от “бытового” предшественника, изначально был разработан для использования в качестве набортного видеоинтерфейса в серверных решениях. А вот интерфейс–долгожитель SCSI, “официальную кончину” которого производители жестких дисков и контроллеров торжественно отмечали еще в прошлом году (см. PCWeek/UE №13/2005, стр. 9), тем не менее, продолжает свою рыночную жизнь на борту серверных материнских плат образца 2007 года.
S5000XVN |
Группа системных плат на системной логике 5000–й серии представляет собой основной “костяк” моделей 2007 года и делится на несколько семейств, предназначенных для различных вариантов применения. Материнская плата SE5000PSL, как видно из названия, использует модификацию чипсета S5000P и поставляется в трех вариантах комплектации (ROMB, SAS, SATA). Это самая оснащенная материнская плата, которая официально позиционируется для “высокопроизводительных систем с максимальной надежностью и управляемостью". Платы рассчитаны на установку двухъядерных процессоров Xeon с частотой системной шины 667, 1066 и в ближайшем будущем 1333 МГц. В восьми слотах, рассчитанных на установку FBDIMM, может суммарно расположиться до 32 ГБ оперативной памяти. Стандартно платы SE5000PSL комплектуются двумя гигабитными интерфейсами Ethernet и набортным графическим ядром с 16 МБ собственной памяти. Материнские платы с общим индексом SE5000PSL отличаются конфигурацией слотов расширения и поддержкой дисковых накопителей. Примечательно, что ни одна из трех комплектаций не имеет набортных SCSI–контроллеров. Версия “ROMB” содержит в комплекте контроллер AXXRAK18E, который позволяет создавать аппаратные RAID–массивы уровней 0, 1, 5, 10 и 50 из дисков SerialATA или SAS. Версия “SAS” имеет более скромное оснащение — 2 трехгигабитных порта SATA и 4 порта SAS, которые могут объединяться в RAID уровней 0, 1, 10, а также уровень 5 с помощью дополнительно приобретаемого контроллера AXXRAKSW5. Вариант комплектации SATA полностью лишен портов SAS, и обладает только шестью портами SATA. Такая комбинация из конфигураций материнской платы позволяет подобрать основу для сервера наиболее гибко, задействуя только востребованные опции. В качестве шасси для SE5000PSL могут служить корпуса семейства SC5400 или SC52299 с различными вариантами корзин и бекплейнов.

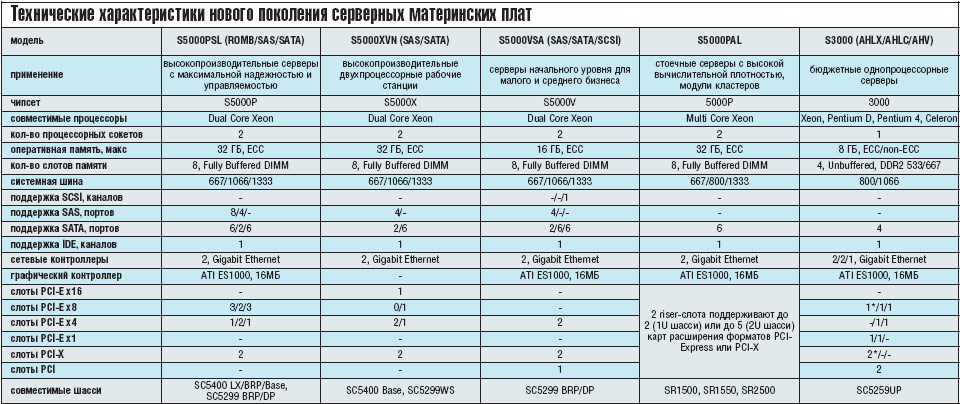

Технические характеристики нового поколения серверных материнских плат |
Материнская плата S5000XVN предназначена для построения на ее основе высокопроизводительных рабочих станций, использующих двухъядерные процессоры Xeon с шиной 67, 1066 или 1333 МГц. Плата поддерживает до 32 ГБ памяти в восьми слотах FBDIMM. Плата примечательна тем, что обладает разъемом PCI–Express x16 для установки высокопроизводительного дискретного графического адаптера. Вариант комплектации SAS обладает четырьмя портами для SAS–дисков с возможностью объединения в RAID 0, 1 и 10 и стандартными двумя портами SATA. Версия платы S5000XVN–SATA полностью лишена SAS–контроллера, но зато обладает шестью портами SerialATA. Кроме разъема PCI–E x16, платы обладают также слотами PCI–E x4 (реализовано с использованием слота “длиной” x8) и двумя традиционными слотами PCI. В целом, комплектация плат вполне привычна для серверных конфигураций — полный форм–фактор, два адаптера Gigabit Ethernet и расположение элементов, оптимизированное для обдува в условиях серверного корпуса. В качестве последних могут использоваться шасси SC5400 комплектации и бюджетный серверный корпус SC5299WS.
S5000PAL |
Группа плат S5000VSA позиционируется как основа для серверов начального уровня для малого и среднего бизнеса. Несмотря на свое “бюджетное” позиционирование, платы обладают достаточно зрелыми техническими характеристиками. На борту есть ставшие стандартными два гигабитных Ethernet–интерфейса, графический контроллер ATI с 16 МБ памяти и 8 слотов FBDIMM с максимальной суммарной емкостью до 16 ГБ. Все три модификации несут два слота PCI–E x4, два PCI–X и один PCI. Различия, как можно понять из маркировки, лежат в расширенной поддержке дисковых накопителей того или иного стандарта. Конфигурация “SAS” имеет четыре SAS–порта с возможностью объединения в RAID–массивы, и два 3 Гбит/с порта SATA. Модель “SATA” обладает шестью соответствующими портами и не имеет ни одного SAS. Комплектация “S5000VSA–SCSI” повторяет состав “SAS” и вдобавок к ней несет одноканальный SCSI контроллер. Помимо трех основных конфигураций платы S5000VSA будет предлагаться также четвертая, с ограниченной функциональностью. В целом она повторяет конфигурацию SATA, но без расширенной поддержки создания RAID–массивов и только с четырьмя слотами под оперативную память (8 ГБ макс.) вместо стандартных восьми. В качестве рекомендованного шасси к материнским платам S5000VSA компания Intel рекомендует SC5299 в конфигурациях DP или BRP.
S3000A |
Особое место в линейке занимает плата S5000PAL. Ее функциональное предназначение — создание высокоинтегрированных стоечных решений с большой вычислительной плотностью. Примерами таких решений могут быть отдельные узлы кластеров или стойки с динамически распределяемой нагрузкой для центров обработки данных. Плата имеет стандартный базовый набор из двух Gigabit Ethernet интерфейсов, восьми FBDIMM–слотов с максимальной суммарной емкостью памяти 32 ГБ, набортного графического ядра ES1000 и шести портов SerialATA с возможностью добавления платы–контроллера AXXRAKSW5. Отличие платы — отсутствие слотов для карт расширения. Поскольку S5000PAL оптимизирована для монтажа в 1U или 2U стоечных корпусах, то поддержка дополнительных карт стандартов PCI–Express или PCI–X осуществляется с помощью riser–карт. В одноюнитовом корпусе их может быть до двух, а в двухъюнитовом — до пяти. В качестве корпуса Intel рекомендует 1U–шасси SR1500 и SR1550, или 2U–шасси SR2500.
Односокетные платы, основанные на наборе системной логики 3000–й серии, позиционируются как недорогие решения для построения однопроцессорных серверов начального уровня с небольшой нагрузкой. Основное конкурентное преимущество — надежность и функциональность уровня старших “собратьев” при сравнительно доступной цене. В качестве процессоров, устанавливаемых в материнские платы S3000A, могут использоваться как одноядерные Xeon, так и “десктопные” Pentium D, Pentium 4 или даже Celeron D. Частота системной шины поддерживаемых процессоров — 800 или 1066 МГц, а максимальный объем оперативной памяти в четырех небуферизированных слотах может достигать 8 ГБ максимум. Тем не менее, каждая из трех плат в семействе несет два гигабитных Ethernet–интерфейса, встроенную графику с 16 МБ собственной памяти и четыре SerialATA порта. Различие между конфигурациями (AHLX, AH и AHV) лежат в количестве и типах слотов расширения. Общими являются два 32–битных разъема PCI и 1 слот PCI–Express x4. Остальные разъемы варьируются, к примеру, модификация AHLX имеет 1 адаптивный слот, который может быть реализован как 64–битный PCI–X или как PCI–Express x8. Платы серии S3000A компания–разработчик рекомендует собирать в шасси начального уровня SC5259UP. Также эти платы могут быть использованы в качестве готовых серверных платформ SR1530.
Предварительно подготовленные серверные платформы производства Intel заслуживают особого внимания, как перспективная категория оборудования. Типичная платформа представляет собой шасси с блоком питания и установленной в заводских условиях материнской платой, проведенными шлейфами и коннекторами. Подготовленный таким образом серверный набор значительно облегчает работу локальным сборщикам серверов, избавляя их от необходимости подбирать совместимые продукты и выполнять рутинную операцию начальной сборки. Корпорация Intel в 2007 году планирует приложить особые усилия для популяризации серверных платформ. В одном из ближайших номеров PCWeek/UE более детально опишет несколько новых моделей серверных платформ.
