Комплексная автоматизация производственного предприятия может обеспечить структуре возможность получить значительное преимущество над конкурентами. К числу систем для оперативного управления производственной деятельностью (Supervisory Control And Data Acquisition/Manufacturing Execution Systems — SCADA/MES) относится и продукт компании GE Fanuc Automation — Proficy, представленный на рынке Украины.

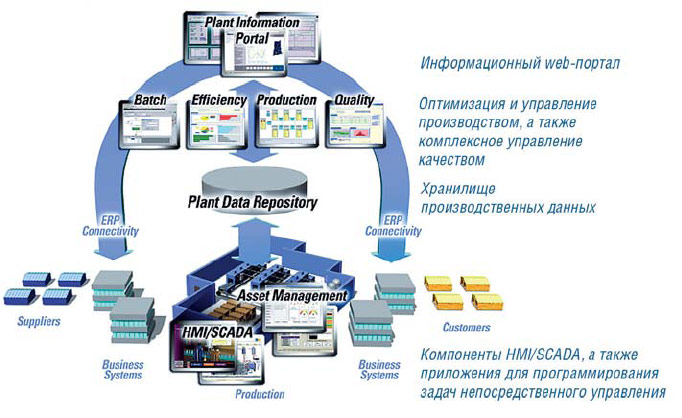

Proficy выполняет функцию оперативного обеспечения руководителей предприятия различного уровня всей нужной информацией |
ИС GE Fanuc поддерживает все основные стандарты обмена данными и протоколы, а также специализированные интерфейсы для работы с популярными на рынке информационными системами. Внедрение компонентов Proficy можно начать с любого уровня или модуля, а потом наращивать систему при помощи остальных компонентов, в том числе — производства других фирм-разработчиков. SCADA-пакет iFIX работает практически с любыми PLC, существуют драйверы к контроллерам “Ломиконт”, “Ремиконт”, “Эмикон”, “Логика” и др.
Для управления периодическими серийными производствами в химической, пищевой и фармацевтической отраслях промышленности применяется специализированный пакет Proficy Batch Execution, контролирующий все стадии и фазы производства. Он позволяет разрабатывать и проверять выполнение регламентов периодических процессов, динамически подключать, отключать и настраивать аппаратное обеспечение, распределять фазы по установкам, добиваясь равномерной за-грузки оборудования и сокращения производственного цикла. Пакет Proficy Batch Execution поддерживает спецификацию OPC, что позволяет ему интегрироваться с другими SCADA-системами.
Proficy Historian — платформа для построения информационной системы производства. В её состав входят коллекторы для сбора данных из различных источников (FIX32/iFIX, Cimplicity, OPC, файлы формата XML/CSV), а также специализированные коллекторы для преобразования и передачи уже сохранённых данных. Proficy Historian может быть базой для построения корпоративной информационной системы, где источниками информации служат любые системы, которые имеются на производстве. Кстати, iFIX с его обширной библиотекой драйверов можно использовать для подключения к старым системам, которые, например, не поддерживают OPC. Существует специальная, “облегчённая” версия iFIX Standard HMI Pack (HMI — Human Machine Interface), которая может служить транслятором данных, например, из Honeywell TDC 3000 в архив Proficy Historian.
На следующем уровне управления располагаются MES-компоненты, которые могут работать как на базе “родной истории”, так и черпать информацию из других систем, включая OSI PI, Wonderware InSQL, Honeywell PHD, AspenTech IP21, MS SQL и др. MES-компоненты Proficy можно внедрять по одному или сразу все: Production, Efficiency, Quality, Batch Analysis. Главное преимущество MES-системы GE Fanuc — в том, что она основана на архиве реального времени, который обеспечивает поступление в систему данных из АСУТП (автоматизированные системы управления технологическими процессами) в темпе изменений на производстве. А поскольку в подобных архивах уже предусмотрены механизмы стыковки с различными SCADA-пакетами, то и трудоёмкий процесс организации интерфейса с АСУТП решается быстро и без проблем. Например, уже спустя несколько дней после установки Proficy Historian можно начать получать актуальные данные.
Для отображения и анализа практически любой производственной информации используется Proficy Real-Time Information Portal. GE Fanuc предлагает именно на этом уровне осуществлять окончательную интеграцию информации. Где бы данные ни хранились, их можно вывести на один web-экран, построить сравнительные тренды, вывести KPI (ключевые показатели производства). В качестве источников поддерживаются такие системы, как Proficy Historian, реляционные базы данных, PI System компании OSIsoft, данные реального времени и тревоги iFIX, OPC DA и др. Создавать экраны можно также в web-среде без загрузки специального приложения, поэтому каждый может редактировать свои мнемосхемы или создавать новые.
Proficy выполняет функцию оперативного обеспечения руководителей предприятия различного уровня всей нужной информацией. Кроме того, данные могут быть переданы в ERP-систему. Самая простая интеграция может быть осуществлена на уровне клиента. В Real-Time Information Portal можно выводить данные из СУБД, на которых строятся ERP-системы. Сами компоненты Proficy также обеспечивают необходимые интерфейсы передачи данных. Для интеграции на уровне синхронизации баз данных ERP и MES производитель предлагает специальный модуль — XML Adapter. Невзирая на то, что интеграция с ERP представляет, как правило, достаточно трудоёмкий процесс и по затратам сравнима с внедрением всей MES-системы, она может предоставить руководству совершенно новые возможности управления как отдельными процессами, так и целым предприятием.
Автор — ведущий инженер ДП “ИндаСофт-Украина”.
Связаться с ним можно по адресу: patrix@indusoft.ru
Состав компонентов Proficy | |
Информационный web-портал: | |
Proficy Real-Time Information Portal | Представление и анализ производственных данных |
Оптимизация и управление производством: | |
Proficy Batch Execution | Контроль и управление периодическими процессами |
Proficy Batch Analysis | Анализ данных по партиям, графики, отчёты |
Proficy Efficiency | Контроль эффективности использования оборудования |
Proficy Production | Отслеживание расписаний и истории происхождения продуктов |
Proficy Tracker | Учёт и управление движением материалов |
Комплексное управление качеством: | |
Proficy Quality | Анализ и управление качеством продукции |
Proficy Non Conformance | Анализ причин изменения качества продукции |
Proficy Shop Floor SPC | Контроль, сбор данных и анализ на цеховом уровне |
Управление основными фондами: | |
Proficy Enterprise Asset Management | Управление основными фондами предприятия |
Proficy Remote Monitoring & Diagnostic | Контроль состояния и диагностика оборудования |
Proficy Change Management | Управление версиями, регистрация изменения ПО |
Хранилище производственных данных: | |
Proficy Historian | Единый архив данных реального времени |
HMI/SCADA: | |
Proficy HMI/SCADA - iFIX | Универсальная клиент-серверная SCADA-система |
Proficy View - Machine Edition | Система визуализации оперативных данных PLC |
Программирование и управление: | |
Proficy Logic Developer - Machine Edition | Разработка исполняемых модулей для PLC |
Proficy Motion Dev. - Machine Edition | Разработка программ для PLC по управлению движением |
