Охранная сигнализация
Компания Bosch в Украине сосредоточилась на продвижении уникальной охранной панели для малых объектов серии Easy Series и датчиков с высокой точностью срабатывания серии Blue Line. Некоторое время назад в области проектирования новых сигнальных датчиков компания отказалась от использования принципа ультразвукового сканирования помещения с целью детекции движения и полностью перешла на термические и микроволновые датчики и их комбинированные модификации, сочетающие эти два принципа сканирования одновременно.

Камера с режимом день/ночь Bosch Dinion

Преимущество инфракрасных датчиков Bosch заключается в самом низком в отрасли проценте ложных срабатываний, который достигнут благодаря адаптивной способности датчиков и продвинутым алгоритмам обработки поступающих сигналов. Классические тревожные датчики, реагирующие на тепло, излучаемое объектом, работают по дифференциальному принципу, улавливая разницу между средней температурой в помещении и температурой объекта. Поэтому традиционные датчики можно “обмануть” путем искусственного поднятия температуры в помещении до температуры человеческого тела. Также традиционные датчики имеют ряд существенных функциональных недостатков, таких, например, как ложное срабатывание на температуру батареи отопления или тепло, излучаемое вычислительной техникой. В основу принципа действия термического датчика Bosch положен иной принцип — анализ скорости изменения сигнала (крутизна характеристики), амплитуда, полярность и временные характеристики первого поступившего сигнала, на основе обработки которых принимается решение о срабатывании сигнализации. Семейство датчиков Blue Line — удачный пример сочетания передовых технологий. В некоторых моделях этого семейства пассивный инфракрасный приемник сочетается с микроволновым сканером, реагирующим на изменение частоты сигнала, отраженного от движущегося объекта. Это дополнительно повышает безопасность и снижает вероятность ложных срабатываний. Датчики серии Blue Line имеют “плавающий” порог температуры помещения, который делает абсолютно бессмысленным искусственный подогрев помещения с целью термической “маскировки” объекта. Также в продуктовой линейке присутствуют модели датчиков Pet Friendly, способные “оценивать” характер движения объекта, четко выделяя и реагируя на особенности человеческой походки. Это позволяет без риска для ложных срабатываний оставить в помещении с включенной сигнализацией, к примеру, домашних животных.

Пожарная сигнализация

Датчики пожарной сигнализации также используют ряд технических инноваций. “Серия 500” представляет собой линейку сверхтонких дымовых детекторов, в которых сочетаются две технологии реагирования на дым — фотоэлектрическая и химическая. В отличие от большинства традиционных дымовых датчиков они имеют сверхтонкий конструктив, благодаря которому могут монтироваться в потолок, не уродуя интерьер. Датчики имеют функцию самодиагностики и могут подавать на пульт сервисный сигнал о необходимости очистки. Датчик “серии 500” и разработанные в сотрудничестве с компанией Philips светильники серии Rotaris можно объединять, вставляя датчик в середину светильника, что позволяет полностью “замаскировать” датчик под интерьер.

Панели управления

Сигналы с датчиков описанных типов сводятся к единой “централи” или панели управления. Bosch использует два типа обработки сигналов с датчиков — адресный и безадресный. В обоих случаях к панели управления подсоединяются “петли”, несущие в себе цепь датчиков, которые по схеме подключения можно сравнить с топологией “шина”. В безадресных системах, которые используются в сравнительно простых домашних сигнализациях, в случае срабатывания одного датчика панель выдает общий сигнал “тревога”, без уточнения природы и дислокации этого сигнала. Адресная система, также именуемая LSN (Local Security Network), подразумевает подключение интеллектуальных датчиков, использующих для обмена информацией с панелью управления специальный протокол. Причем каждый датчик имеет свой идентификатор (адрес, который и дал название принципу), но опрашивается панелью индивидуально и кроме тревожного сигнала может передавать на панель еще и сервисные команды (например, о необходимости чистки или замены датчика). Адресные системы применяются в построении как охранных, так и пожарных сигнализаций для сложных комплексов, где требуется построение более интеллектуальной и мультисервисной системы с функциями самодиагностики. К адресной панели могут подключаться также и безадресные датчики, причем даже от сторонних производителей. Эту возможность компания Bosch использует для поставки своих датчиков под те проекты, где безадресные системы управления сигнализацией были построены с использованием панелей других вендоров.

CCTV

Некоторые модели камер семейства Dinion являются “сами себе видеосервером”, транслируя видеопоток по сетям IP без дополнительных промежуточных устройств

Системы технологического и охранного видеонаблюдения (CCTV) традиционно были одним из профильных направлений Bosch. Компания предлагает широкий спектр продуктов от камер до мониторов, согласованных по протоколам и интерфейсам, для организации полноценного комплексного решения по видеонаблюдению. Основные конкурентные преимущества Bosch: возможность построения всего решения на компонентах одного производителя (это упрощает монтаж и снижает потенциальную вероятность несовместимости разнородных компонент); технологические инновации (например, использование 15-битных процессоров обработки изображения, которые позволяют — в сравнении с показателями 10-битных процессоров — достичь более высокой детализации и более плавной градации цветов). Также компания почти полностью перевела свои системы хранения архивных записей видеонаблюдения на цифровые технологии, что для отрасли охранных систем наблюдения пока еще редкость.

В арсенале Bosch несколько типов камер для различных задач применения. Роботизированные купольные камеры семейства AutoDome, оснащенные функцией AutoTrack, могут определять движущийся объект, автоматически фокусироваться на нем, приближать изображение объекта и сопровождать его. Камеры обладают 26-кратным оптическим и 12-кратным цифровым увеличением, варио-объективом, инфракрасной чувствительностью, позволяющей эффективно использовать камеры ночью, а также “антивандальным” корпусом. Такой набор свойств и возможностей позволяет применять камеры Bosch AutoDome для любых задач и условий работы.

Камеры высокой чувствительности серии DinionXF применяются в тех случаях, когда требуется получить максимальную детализацию изображения в изменяемых условиях освещенности. В семействе присутствуют камеры с режимом день/ночь, причем механизм перехода в этот режим может отличаться от возможностей конкретной модели камеры. Даже в ночном режиме камера способна выдавать четкое различимое изображение в условиях почти полной темноты (0,024 люкс). Камера оснащена матрицей с повышенной светочувствительностью и быстрым затвором с задержкой до 1/10000 сек. Такая комбинация позволяет получать четкие детализированные снимки быстродвижущихся объектов даже в условиях плохой освещенности. Технология XF-dynamic программно корректирует изображения таким образом, чтобы скомпенсировать эффект засветки объекта на переднем плане и сделать изображения объектов, находящихся в тени или в тумане, такими же контрастными и хорошо различимыми, как при прямом освещении.

Технология Bilinx (двунаправленная передача данных по видеокабелю), присутствующая во всех камерах Bosch, позволяет производить удаленную установку и настройку параметров видеокамеры с помощью программного обеспечения, установленного на ПК/ноутбуке и связанного с камерой по стандартному видеокабелю.

CCTV-IP

Создание систем видеонаблюдения, основанных на передаче изображения по сетям IP, получив особенно широкое распространение в последнее время, что во многом объясняется бурным развитием количества и качества разнообразных IP-сетей. Компания Bosch предлагает не только оборудование для CCTV-IP, но также является новатором в области разработки особых алгоритмов передачи, направленных на оптимизацию передачи данных по уже существующим сетям.

Аппаратные кодеры серии VIP-X позволяют подключить к IP-сети аналоговые камеры, работающие в форматах PAL или NTSC. Устройства серии VIP-X позволяют осуществлять двухпотоковую передачу оцифрованного видео в формате MPEG4, разрешением 4CIF (704 x 576/480, 25/30 кадров в секунду, PAL/NTSC соответственно) и двунаправленного аудио в формате G.711 (300 Hz-3.4 kHz), подключение внешнего оборудования через порты USB. Декодеры VIP-XD позволяют выводить последовательно или одновременно до четырех видеопотоков на аналоговый монитор через композитный аналоговый BNC-выход либо выход VGA. Примечательно, что устройства не требуют отдельного источника питания, получая его прямо из разъема RJ-45 (Power over Ethernet).

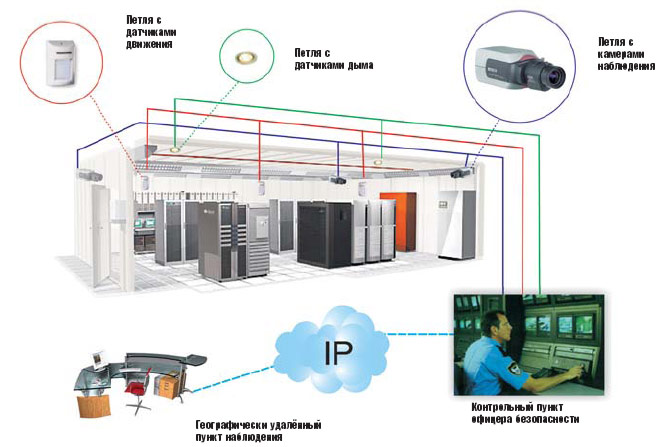

Объединение всех систем технической безопасности в единое решение с удаленным контролем через сети IP

Продвигая решения CCTV-IP, компания Bosch также предлагает специальное ПО VidosPro, позволяющее управлять всеми устройствами, подключенными к системе видеонаблюдения. С помощью этого ПО можно задавать параметры выведения того или иного источника видеосигнала на монитор, автоматизировать процесс и параметры архивной записи видеонаблюдения, управлять режимами работы камер, создать карту объекта и задавать сценарии действия системы при поступлении тревожного события, обновлять программное обеспечение устройств в сети. Также существует возможность просматривать видеопотоки из географически удаленной дислокации с помощью привычного web-браузера.

Особые модели камер высокой четкости семейства DinionXF обладают встроенным видеокодером непосредственно в корпусе камеры. Это означает, что камера, при сохранении всех своих функциональных возможностей, является еще и “сама себе видеосервером” и не требует дополнительных устройств для трансляции создаваемого ей видеопотока по сетям IP — коннектор Ethernet подключается непосредственно к камере. Эти камеры могут также подключаться к уже существующим аналоговым системам, что позволяет сэкономить на начальной стадии инвестиций в охранную систему без ущерба для возможностей последующей модернизации и миграции на сети CCTV-IP.

Системы передачи видео по IP также защищены от несанкционированного перехвата транслируемых данных. В случае если злоумышленнику удастся подсоединить транзитно-считывающее устройство “в разрез” на произвольном сегменте инфраструктуры между камерой и монитором, перехваченный поток данных окажется нечитаемым, поскольку Bosch использует проприетарные протоколы как пакетирования и передачи данных, так и кодирования самого видеопотока.

Intelligent building

Объединение всех описанных систем безопасности масштаба здания в единую и неразрывную интеллектуальную инфраструктуру описывается концепцией intelligent building (интеллектуальное здание). В развитии этой концепции Bosch играет активную роль, продвигая свой программно-аппаратный комплекс Building Integration System (BIS). Одним из примеров отечественных объектов, введенных в эксплуатацию с использованием принципов концепции intelligent building, является здание Министерства транспорта Украины. В состав единой системы технической безопасности здания входят система охранной сигнализации (датчики движения, открытия дверей, разбития стекла и “тревожные” кнопки); система пожарной сигнализации (детекторы дыма и ручных аварийных извещателей), системы видеонаблюдения (141 стационарная и 6 купольных поворотных камер), а также подсистемы контроля доступа, звукового оповещения о пожаре, пожаротушения. Все перечисленные системы могут контролироваться и управляться из одного центра. Их работа полностью автоматизирована, неразрывно взаимосвязана и практически не требует вмешательства человека. Например, при поступлении сигнала с одного из датчиков пожара система оценивает данные с соседних датчиков и принимает решение об активации пожарной сигнализации. Это автоматически влечет за собой звуковое оповещение о пожаре по зданию, активацию противопожарных перегородок в нужных местах, отключение лифтов и подачу сигнала на включение системы дымоудаления и автоматического пожаротушения.
