Массовый переход на шину PCI-Express, который корпорация Intel прошлым летом начала с настольных платформ, успешно завершился и в серверном сегменте. Практически все основные материнские платы из новой продуктовой линейки, несущие на борту слоты PCI-E, уже доступны в продаже.
Четверка новых серверных чипсетов служит основой для построения большого количества серверных материнских плат для всех сегментов бизнеса.Hi-End
Корпорация Intel делает акцент на чипсете Е7520: он служит основой системных плат, предназначенных для построения мощных серверов класса midrange и серверов начального уровня класса enterprise. Примером применения материнских плат на чипсете Е7520 могут служить серверы приложений для рабочих групп, а также файловые серверы, рассчитанные на бесперебойную круглосуточную работу. Топовая модель материнской платы, предназначенная для построения серверов, поддерживающих критически важные приложения и базы данных, носит название SE7520AF2. Она позволяет адресовать до 16 ГБ оперативной памяти стандарта DDR2 в восьми слотах и имеет 2 канала U320 SCSI с поддержкой RAID. Однако на нашем рынке эти материнские платы не очень распространены в силу малой востребованности и высокой цены.
Большей популярностью среди серверных материнских плат на основе чипсета Е7520 пользуется флагманская модель — SE7520BD2 Brandon2. Она рассчитана на установку до двух процессоров Xeon с шиной 800 МГц, поддерживает суммарно до 12 ГБ оперативной памяти DDR в шести слотах и оснащена одним слотом PCI-Express x4. Поскольку эта материнская плата нацелена на рынок “снаряженных” серверов, то наличие канала SCSI RAID в этой модели смотрится вполне органично (более дорогая модификация, BD2SCSI, оснащена двумя каналами). Материнская плата оптимизирована для монтажа в пьедестальном корпусе.
Доступные стоечные решения
Чипсет Е7320 изначально был предназначен для построения доступных entry-level- решений. Системные платы на его базе применяются в Web-серверах начального уровня, а также в серверных модулях, предназначенных для сборки многоюнитовых кластерных систем. Материнская плата SE7320VP2 оптимизирована под монтаж в стоечном корпусе. Она сохранила почти такую же функциональность, как и у старших моделей на основе Е7520, включая поддержку до двух процессоров Xeon и до 12 ГБ оперативной памяти в шести слотах. Сокращения коснулись количества слотов, комбинация которых может выбираться в зависимости от высоты корпуса — 1 или 2 юнита. Также на материнской плате отсутствует SCSI-контроллер. При проектировании доступных по цене, но в то же время мощных систем на базе SE7320VP2 обычно предпочитают винчестеры SerialATA, спроектированные с использованием механики жестких дисков SCSI и наследующие надежность и производительность SCSI при более низкой цене.
Графические станции

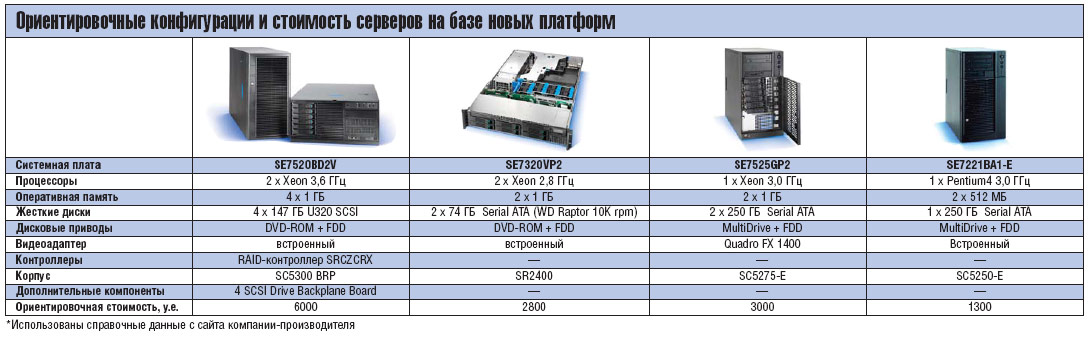

 Ориентировочные конфигурации и стоимость серверов на базе новых платформ |
Low-End
В обширной линейке новых серверных продуктов не забыт и сегмент бюджетных low-end-решений для малых и средних офисов. Там, где не требуется вычислительная мощь процессоров Xeon, можно обойтись десктопным процессором Pentium4. Материнские платы на базе чипсета Е7221 позволяют строить доступные однопроцессорные системные блоки и в то же время обеспечивают стабильность и надежность на уровне “снаряженных” серверных систем. Офисный сервер обычно оснащается 1 ГБ оперативной памяти DDR2 и недорогими жесткими дисками SerialATA, заимствованными у настольных систем. Встроенный контроллер SerialATA позволяет объединять жесткие диски в RAID-массивы базовых конфигураций без дополнительных финансовых затрат. Такой сервер может выступать в роли шлюза между офисной локальной сетью и Интернетом, а также способен выполнять функции почтового или файл-сервера со средней и малой нагрузкой.
| Материнская плата | SE7320VP2 |
| |
| Чипсет | E7320 | ||
| Позиционирование | Серверы начального уровня и масштабируемые стоечные системы | ||
| Поддержка процессоров | Xeon | ||
| Макс. кол-во процессоров | 2 | ||
| Поддерживаемая память | DDR 266/333, 6 слотов, 12 ГБ макс. | ||
| Типы слотов | Вариант для исполнения 1U: 1 PCI-E x4 + 1 PCI-X 66 МГц или 2 PCI-X 66 МГц | ||
| Вариант для исполнения 2U: 1 PCI-E x4 + 3 PCI-X 66 МГц | |||
| Поддержка дисковых устройств | 2 канала Serial ATA с поддержкой RAID 0 и 1 | ||
| Сетевые контроллеры | 2 адаптера Gigabit Ethernet | ||
| Рекомендуемый корпус | Стоечный SR2400 (2U) или серверная платформа SR1435VP2 |
| Материнская плата | SE7525GP2 |
| |
| Чипсет | E7525 | ||
| Позиционирование | Мощные рабочие станции с дискретным графическим адаптером PCI-E x16 | ||
| Поддержка процессоров | Xeon | ||
| Макс. кол-во процессоров | 2 | ||
| Поддерживаемая память | DDR 266/333, 4 слота, 8 ГБ макс. | ||
| Типы слотов | 1 PCI-E x4, 1 PCI-E x16, 2 PCI-X 64 бит/66 МГц 2 PCI 32 бит/33 МГц | ||
| Поддержка дисковых устройств | 2 канала EIDE, 2 канала Serial ATA с поддержкой RAID 0 и 1 | ||
| Сетевые контроллеры | 1 адаптер Gigabit Ethernet | ||
| Рекомендуемый корпус | Пьедестальные SC5275-E или SC5300 |
| Материнская плата | SE7520BD2V |
| |
| Чипсет | E7520 | ||
| Позиционирование | Мощные серверы общего назначения | ||
| Поддержка процессоров | Xeon | ||
| Макс. кол-во процессоров | 2 | ||
| Поддерживаемая память | DDR 266/333, 6 слотов, 12 ГБ макс. | ||
| Типы слотов | 1 PCI-E x4, 1 PCI-X 133 МГц, 2 PCI-X 100 МГц, 1 PCI 32 бит/33 МГц | ||
| Поддержка дисковых устройств | 1 канал Ultra320 SCSI с поддержкой RAID 0 и 1 2 канала EIDE 2 канала Serial ATA с поддержкой RAID 0 и 1 | ||
| Сетевые контроллеры | 2 адаптера Gigabit Ethernet | ||
| Рекомендуемый корпус | Пьедестальные SC5275-E или SC5300 |
| Материнская плата | SE7221BA1-E |
| |
| Чипсет | E7221 | ||
| Позиционирование | Бюджетные однопроцессорные серверы для малых и средних офисов | ||
| Поддержка процессоров | Pentium4 | ||
| Макс. кол-во процессоров | 1 | ||
| Поддерживаемая память | DDR2 533/400, 4 слота, 4 ГБ макс | ||
| Типы слотов | 1 PCI-E x8, 2 PCI-E x4, 3 PCI 32 бит/33 МГц | ||
| Поддержка дисковых устройств | 1 канал EIDE, 4 канала Serial ATA с поддержкой RAID 0 и 1 | ||
| Сетевые контроллеры | 1 адаптер Gigabit Ethernet | ||
| Рекомендуемый корпус | Пьедестальный SC5250-E |
