Известно, что большая часть всех корпоративных заказчиков предпочитает приобретать компьютерную технику в готовом виде. Тем не менее, остается достаточно высокий процент компаний, которые предпочитают самостоятельно собирать системные блоки и даже серверы, будь то по причине влияния внутренней специфики компании или просто по экономическим соображениям.

Технические характеристики материнских плат, упомянутых в обзоре (таблица № 1)

Также существенная часть корпоративных заказчиков, обладая достаточной собственной экспертизой в оценке конфигураций современных систем, предпочитает заказывать компьютерное оборудование у специализированных производителей, но в соответствии с собственными спецификациями. В последнее время, с увеличением числа присутствующих на рынке архитектур, сокетов, платформ и чипсетов, этот выбор значительно расширятся, но в то же время и усложняется, поскольку достаточно много платформ конкурируют между собой в пределах одной продуктовой группы. Выбор можно сузить и упростить, если принять в качестве условного “эталона оптимальности” бюджетную материнскую плату с интегрированным видео.

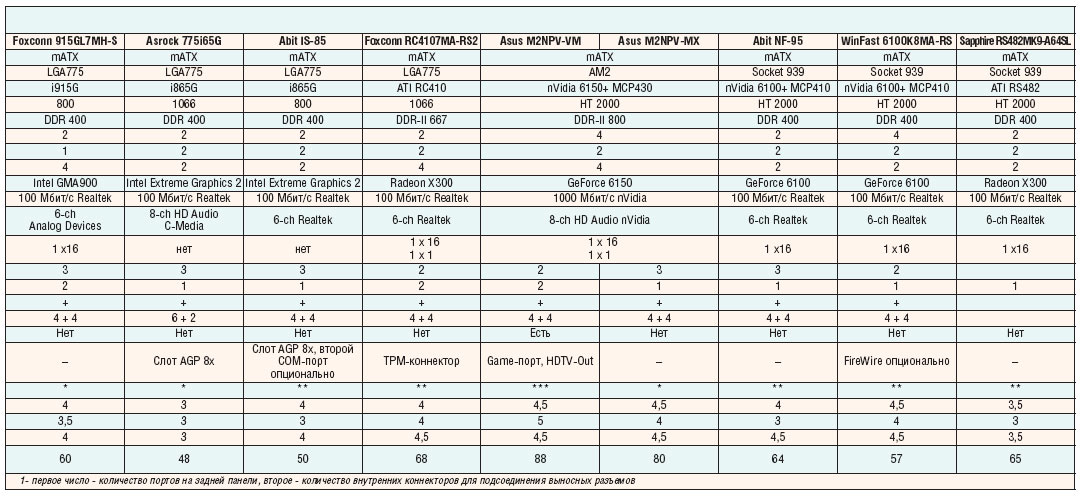

ехнические характеристики материнских плат, упомянутых в обзоре(таблица № 2)

Термин “бюджетный”, к сожалению, у многих вызывает ложную ассоциацию с определением “дешевый” или даже “низкосортный”. На самом же деле, бюджетные материнские платы для офисного применения представляют собой продукт, который содержит именно тот набор возможностей, который востребован и обусловлен спецификой применения, без неоправданных излишеств. Поэтому офисные материнские платы можно называть “бюджетными”, по сравнению с дорогостоящей продукцией для “энтузиастов”, содержащей максимум возможных опций, большая часть которых может быть никогда не задействована на протяжении всего жизненного цикла.

Действительно, компоновка материнской платы, несущей “на борту” видеоадаптер и ряд других необходимых опций, является наиболее востребованной в производстве среднестатистического офисного компьютера. Львиная доля всех офисных приложений не требует сверхвозможностей от графического процессора, и список системных требований остается неизменным на протяжении нескольких лет. Это означает, что необходимость в модернизации графического адаптера при эксплуатации в офисных условиях отсутствует, а, следовательно, аппаратные возможности для осуществления такой модернизации от материнской платы не требуются. В последнее время интегрированные материнские платы, помимо подразумеваемого графического ядра, в большинстве случаев несут в себе достаточно богатый арсенал аппаратных средств и возможностей, таких как сетевой интерфейс, различные вариации RAID-функций и контроллеры FireWire. По этим причинам бюджетная интегрированная системная плата является оптимальной основой для офисного рабочего места с позиции рационального инвестирования в аппаратную базу.

В настоящий момент рынок системных платформ переживает очередную фазу “системной миграции”. На этот раз, тенденции задает компания AMD, выводя на рынок универсальный сокет АМ2, призванный заменить разъем начального уровня Socket754 и “прогрессивный” Socket939. Поскольку сам процессорный разъем был анонсирован 2 месяца назад, наполнение складов украинских дистрибуторов материнскими платами на его основе пока нельзя назвать удовлетворительным. Компания Intel уже завершила процесс миграции на универсальный сокет (в качестве стандарта утвердился LGA775), но здесь ситуация усложняется пестрящим разнообразием чипсетов от различных производителей, а также одновременным наличием на рынке нескольких поколений системной логики от самой Intel.

В этом обзоре протестированы наиболее распространенные модели интегрированных материнских плат, официально позиционируемые для офисного применения и фактически доступные в продаже в Украине через официальных партнеров производителей.

Biostar i945-M7

Biostar i945-M7

Комплектация и набор возможностей платы могут быть обозначены как будничная достаточность или даже скромность. Набор кабелей представляет собой необходимый минимум для сборки среднестатистического рабочего места с одним жестким диском. Плата оснащена одним каналом IDE, четырьмя портами SerialATA и четырьмя слотами памяти с поддержкой DDR-II 667. Для подключения фронтального аудио используется нестандартный разъем, также предусмотрен дополнительный коннектор для подключения SPDIF-Out, что само о себе несвойственно для бюджетных решений. Радиаторы стандартных размеров установлены как на северном, так и на южном мостах. У разъема PCI-E x1 не предусмотрена механическая поддержка для длинных плат расширения, они могут упираться дальним концом прямо в кредл съемного чипа CMOS.

На плате Biostar i945-M7 разъем АТХ-питания расположен в самом центре платы, на равном удалении от чипа северного моста и от процессорного сокета. С одной стороны, это аргументировано с инженерной точки зрения, с другой стороны — в зависимости от расположения и геометрических особенностей блока питания шлейф проводов от него может перегораживать пространство прямо над процессором, что не способствует циркуляции воздуха. Катушки индуктивности упакованы в корпуса отливного типа, их практически невозможно повредить или отломать неосторожным движением в процессе монтажа. Нижний правый угол не имеет монтажного отверстия, и соответственно, механической опоры, поэтому прикладывать излишние усилия при подсоединении кабелей SerialATA не рекомендуется.

Foxconn 945G7MA-8KS2

Foxconn 945G7MA8KS2

Комплектация платы достаточно полная, но без излишеств — 2 шлейфа IDE, 2 SerialATA, два переходника разъемов питания для SATA дисков, иллюстрированная пошаговая инструкция по сборке, отверстия разъемов на сменной заглушке раскрашены в соответствующие цвета.

Первое, что бросается в глаза, — внушительных размеров пассивный радиатор на северном мосту. Все внутренние разъемы и даже перемычки также маркированы цветом. Последние оборудованы “хвостами”, что позволяет переставлять их без использования какого-либо инструмента. Плата оборудована двумя каналами IDE (второй канал реализован с помощью добавления на плату дополнительного чипа — контроллера ITE8212), но второй из них расположен в самом “низу” материнской платы, под вторым разъемом PCI. Это приводит к тому, что второй IDE-шлейф проходит поперек внутреннего объема системного блока, что не способствует направленной циркуляции воздуха. Четыре разъема DDR-II обеспечивают хороший запас для дальнейшей модернизации.

Разъем питания расположен вплотную к коннектору FDD и развернут к нему плоскостью защелки, что затрудняет подсоедниение питания при уже вставленном шлейфе FDD и наоборот. Еще один потенциальный недостаток платы — геометрия расположения внутренних коннекторов. Внутри полностью собранного системного блока, основанного на 945G7MA, образуется “узел” из связки проводов питания, окруженной шлейфами IDE, SerialATA. Коннекторы, к которым они подсоединяются, расположены так, что распределить кабели и шлейфы равномерно по объему корпуса представляется непростой задачей.

В работе плата не вызвала никаких нареканий. В процессе длительного тестирования под максимальной нагрузкой радиатор чипсета оставался умеренно теплым. Один из плюсов платы — богатство настроек BIOS, позволяющее точно подстроить все основные параметры вручную.

MSI 945GM2-F (MS-7210 ver.3)

MSI 945GM2-F (MS-7210 ver.3)

Чип северного моста скрыт пассивным радиатором стандартного размера. Материнская плата отличается от “типовой” конфигурации своего сегмента тем, что вместо ставшего стандартным 6-ти канального звукового чипа на борту установлен восьмиканальный с оптическим цифровым аудиовыходом, вынесенным на заднюю панель, а 100-Мбит сетевой адаптер заменен на гигабитный. К недостаткам дизайна можно отнести неразъемный способ крепления чипа CMOS.
Примечательно, что вместо разъема PCI-Express x1, который обычно используется в этих конфигурациях, на плате 945GM2-F применен разъем х4. Однако механическая поддержка для полноразмерных карт расширения PCI-E отсутствует, и вставленная в разъем x4 карта может вплотную упереться в конденсаторы, расположенные между этим разъемом и радиатором южного моста. Дополнительный разъем ATX-питания ±12 В имеет 8 контактов (4 из них скрыты предохранительной планкой), а около слота PCI-E x16 имеется стандартный трапециевидный разъем питания, предназначенный для поддержки “прожорливых” дискретных видеокарт. Таким образом, плата представляет собой удачное решение “на вырост”, привлекательное как для корпоративного, так и для домашнего пользователя, которое позволяет сэкономить на начальной стадии инвестиции и предоставляет возможности для модернизации до уровня полноценной рабочей системы.

Группа контактов для подключения фронтальных аудио-разъемов находится не в самом удачном месте — на максимальном удалении от фронтальной панели корпуса, под нижним PCI-разъемом возле задней стенки. В некоторых корпусах вполне может не хватить длины соединительных проводов, чтобы дотянуться ими в этот дальний угол. В нижнем правом углу платы не предусмотрено полноценное отверстие для крепления винтом к стенке корпуса. Как известно, в процессе подсоединения кабелей SerialATA и коннекторов с передней панели корпуса на этот угол материнской платы приходится определенное механическое усилие. Для того, чтобы избежать надломов текстолита, рекомендуется вставить пластиковый разделитель (spacer) из комплекта поставки корпуса в технологическое отверстие в нижнем правом углу платы.

Первое, что запоминается при работе с платой — очень быстрый, практически мгновенный, процесс самотестирования при включении (POST). Загрузка ОС начинается буквально через 1,5-2 секунды. В процессе длительной непрерывной работы в 3D-приложениях радиатор северного моста ощутимо нагревается, однако при тестировании это не вызвало каких-либо аварийных ситуаций.

Asus P5LD2-VM DH

Asus P5LD2-VM DH

Компания Asus — одна из немногих производителей, которые уделяют особое внимание надежности силовых элементов. Наиболее подверженные нагреву элементы модуля VRM на плате P5LD2-VM DH скрыты под отдельным пассивным радиатором. Компоновка и перечень возможностей платы достаточно типичны для своего класса, но не без отличий в лучшую сторону — к примеру, вместо стандартного стомегабитного сетевого адаптера Realtek используется более прогрессивный гигабитный адаптер Intel. Второй канал IDE реализован путем добавления дополнительного чипа. Процесс монтажа и сервисного обслуживания системы немного облегчает светодиод, выполняющий роль индикатора подачи на плату питания. В комплекте поставляется только прожиточный минимум кабелей, рассчитанный на сборку среднестатистического офисного компьютера типовой компоновки.

Нижний правый угол платы, на котором расположены коннекторы с передней панели корпуса, разъемы IDE и SerialATA лишен как монтажного, так и технологического отверстия. Таким образом, часть платы, на которую приходится механическое усилие в процессе монтажа, просто повисает в воздухе. Чтобы избежать надломления текстолита платы рекомендуется подключать IDE-шлейф или кабели SATA до установки материнской платы в корпус, предварительно разместив её на жесткой и ровной горизонтальной плоскости. Слоты под модули памяти расположены таким образом, что при установленном в слот PCI-E x16 графическом адаптере защелки модулей почти упираются в плату видеокарты, что также не способствует удобству монтажа системы.

Elitegroup 945G-M3

Elitegroup 945G-M3

При создании этой материнской платы инженеры, видимо, пытались в пределах одного устройства достичь хрупкого баланса между потребностями корпоративного заказчика и домашнего пользователя. На плате присутствуют стандартные для 945-го семейства чипсетов 4 порта для SerialATA-дисков, по одному слоту PCI-Express x16 и х1, а также 2 стандартных PCI. Под оперативную память DDR-II отведено всего 2 слота, чего достаточно для построения бюджетного офисного компьютера, но мало для обеспечения полноценного запаса для будущей модернизации домашнего ПК. В таких элементах, как дополнительный FireWire-контроллер, с вынесенным на заднюю панель портом, и восьмиканальном High Definition звуком адаптере, видна попытка “угодить” домашнему пользователю. Комплектация платы 945G-M3 небогата и включает в себя по одному кабелю UDMA, SATA и FDD.

Несмотря на отсутствие двух слотов памяти и одного IDE-коннектора, которые, казалось бы, должны освободить на поверхности платы достаточно пространства, элементы конструкции разведены достаточно тесно, иногда даже “впритык”. В слот PCI-Express x1 можно установить только миниатюрные карты расширения типа “riser”. Вставить в этот слот полноразмерную карту практически невозможно — ей препятствуют конденсаторы и катушка индуктивности, расположенные между слотом и радиатором южного моста. Радиатор процессора в установленном положении почти вплотную прикасается к конденсаторам модуля VRM, что также нельзя отнести к удачным элементам инженерного дизайна. Правый нижний угол, где у 945G-M3 расположены SerialATA коннекторы, традиционно для бюджетных материнских плат, лишен механической поддержки — предусмотрено только технологическое отверстие.

В процессе работы 945G-M3, несмотря на некоторые огрехи дизайна и жалобы со стороны отдельных отечественных компаний-сборщиков на качество бюджетной продукции Elitegroup, зарекомендовала себя как достаточно стабильная плата. Среди особенностей эксплуатации, которые сразу бросаются в глаза — минимальная задержка на процессе самодиагностики при включении, умеренный нагрев радиатора северного моста, и сравнительно быстрый процесс загрузки операционной системы.

Asrock 775i945GZ

Asrock 775i945GZ

Материнская плата представляет собой максимально “облегченное” решение для построения бюджетных рабочих мест, модернизировать которые в течение жизненного цикла не планируется вовсе, или планируется с минимальным вмешательством в аппаратную часть. Соответственно, ожидать от 775i945GZ богатых возможностей не приходится. Комплекта поставляемых в упаковке кабелей хватит для сборки одного типичного бюджетного компьютера.

Несмотря на свою “бюджетность”, плата 775i945GZ оборудована 8-ми канальным HD-звуком, имеет второй COM-порт (выносной разъем поставляется в комплекте) и оборудована съемным чипом CMOS, что несвойственно дешевым решениям. В отличие от большинства конкурирующих решений, на материнской плате 775i945GZ предусмотрено три слота PCI вместо стандартных двух. Но это было достигнуто за счет достаточно сильного “потеснения” других элементов конструкции. В частности, пришлось отказаться от слота PCI-Express x1, который был заменен коннектором HDMR (одна из модификаций AMR). Нельзя назвать удачными расположение на плате разъема шлейфа FDD, установленного под самым нижним слотом PCI, а также коннекторов второго COM-порта и аудиоразъемов фронтальной панели, которые расположены на противоположных сторонах материнской платы.

Чтобы обеспечить формальную возможность установки видеокарты х16 на эту материнскую плату разработчикам пришлось прибегнуть к оригинальному техническому решению. На традиционное место дискретной видеокарты был установлен механический разъем PCI-Express x16, который на самом деле распаян в соответствии с х4. Это решение под названием “AGI Express”, по словам разработчиков, позволяет работать с некоторыми внешними видеоадаптерами (список приведен в инструкции), однако стопроцентная работоспособность не гарантируется.

Основная проблема, возникающая при сборке системы на базе платы 775i945GZ, — это узел из шлейфов FDD, аудиоконнекторов фронтальной панели и коннектора COM-порта, которые тянутся в противоположном относительно расположения разъема направлении, перегораживая тем самым центральную часть внутреннего пространства системного блока. Центральная часть правого края материнской платы, закрепленной в корпусе, не имеет механической опоры в центре, что может вызвать повреждения текстолита, если при установке модулей памяти, IDE-шлейфа или коннектора второго COM-порта применить чрезмерное усилие. Еще одно ограничение материнской платы заключается в том, что она оборудована 20-ти контактным разъемом основного питания, сразу над которым установлена катушка индуктивности. Таким образом, если блок питания оснащен новым 24-контактным штекером с монолитной конструкцией контактной группы, то подсоединить его к материнской плате невозможно физически.

Foxconn 915GL7MH-S

Foxconn 915GL7MH-S

Платы на базе чипсетов 915 семейства, несмотря на активное “наступление” их наследников, все еще присутствуют на складах дистрибуторов и позиционируются как решения для построения бюджетных интегрированных компьютеров, модернизировать которые не планируется на протяжении всего жизненного цикла. Несмотря на их кажущееся моральное устаревание на фоне 945-х чипсетов, материнские платы на базе i915G предоставляют набор функций, вполне соответствующий среднестатистическим офисным потребностям. На борту 915GL7MH-S есть привычные 4 порта SerialATA, разъем PCI-Express x16, суммарно 8 портов USB2.0 и 1 канал IDE.

Плата 915GL7MH-S создана на базе более оснащенной модели, о чем свидетельствуют разведенные на плате 4 места под модули памяти, из которых реализовано только два. Разъемов PCI на плате три, но при этом не предусмотрена возможность установки карт расширения PCI-E x1.
Все разъемы и коннекторы распределены по поверхности платы достаточно органично, процесс монтажа системы не сталкивается с особенными препятствиями. Плата обладает одним из типичных недостатков, присущим многим продуктам в этой категории — отсутствует механическая поддержка нижнего правого края платы, где у 915GL7MH-S расположены разъемы SerialATA.

Настройки BIOS в плате 915GL7MH-S непривычно, для бюджетной модели богаты различными опциями. Предусмотрены даже функции тонкого оверклокинга, что платам офисного предназначения вообще не свойственно. Специальная функция RapidBoot ускоряет процедуры POST, в результате чего загрузка ОС начинается уже спустя 2–3 секунды после включения из “холодного” состояния.

Радиатор на северном мосту в процессе активной эксплуатации ощутимо нагревается. И хоть динамик материнской платы при этом не издает никаких тревожных сигналов, в определенные моменты производительность системы существенно падает, что очевидно вызвано срабатыванием Throttle Duty Cycle или других защитных механизмов, искусственно снижающих производительность в моменты перегрева.

Asrock 775i65G

Asrock 775i65G

Как уже писал PCWeek/UE (см №11/2006, стр.12), корпорация Intel, под влиянием нехватки чипсетов нижнего ценового сегмента, пошла на беспрецедентный шаг — вернула в производство “отправленный на пенсию” чипсет i865 и произвела его валидацию под процессоры нового поколения, рассчитанные на LGA775. Материнская плата 775i65G представляет собой типичный пример реализации “воскрешенного” набора системной логики. Она оснащена стандартным комплектом возможностей этого семейства чипсетов — графическим ядром Intel Extreme Graphics, тремя слотами PCI и одним AGP 8x, двумя каналами IDE и двумя портами SerialATA. Тем не менее, для этой платы заявляется полноценная поддержка самых последних версий процессоров Intel с ядрами Presler и Conroe (эти рабочие названия процессоров даже нанесены на текстолит платы). Asrock 775i65G заинтересует в первую очередь тех пользователей, у которых уже имеется достаточный парк компьютеров на базе чипсета i865, обслуживаемый с помощью единого “золотого образа”.

Плата, учитывая ее оснащение, разведена достаточно компактно, размеры и площадь платы на несколько сантиметров меньше, чем спецификация mATX. Но это влечет за собой те же трудности при сборке, что и в случае с платой 775i945GZ — неудачно расположенные разъем шлейфа дисковода и механически “провисающий” центр. Поскольку 775i65G также оборудована 20-ти контактным разъемом АТХ-питания, в непосредственной близости от которого впаяна катушка индуктивности, использовать ее с блоками питания нового образца невозможно.

Abit IS-85

Abit IS-85

С точки зрения функционального оснащения плата представляет собой устоявшийся “корпоративный стандарт”, который особенно ценят администраторы крупных компаний с большим парком однотипных машин. С позиции инженерного дизайна Abit IS-85 — удачный пример аккуратной компоновки и монтажа. Все ключевые элементы конструкции сгруппированы по назначению, а разъемы расположены с позиции наиболее удобного подключения соответствующих проводов. В комплекте с платой идут один шлейф FDD, один UDMA и два кабеля SerialATA — этого достаточно для сборки как типичного офисного рабочего места, так и домашнего компьютера.

Плата имеет стандартные размеры mATX, все компоненты расположены сравнительно органично, не потесняя друг друга. Разъемы для IDE и FDD шлейфов, а также коннектор ATX-питания сгруппированы в одном месте. Радиатор северного моста имеет стандартный размер, но повернут на 45°, что позволяет безошибочно узнать плату Abit среди массы конкурентов. Технологическое отверстие в нижнем правом углу может быть использовано для установки пластикового разделителя, который возьмет на себя механические усилия. Общие впечатления от качества дизайна портит расположение 20-ти контактного разъема ATX-питания. При попытке подсоединить к нему 24-контактный штекер от БП нового стандарта (например, от такого, как использованный в тесте FSP Group 350-60GLN) последний упирается дополнительной группой контактов в IDE-разъем, что делает инсталляцию невозможной.

Abit IS-85, несмотря на свое позиционирование в качестве бюджетного корпоративного решения, имеет достаточно много настроек в BIOS Setup, которые больше присущи для домашних решений. Плата может с равным успехом использоваться для построения компьютеров, как с помощью “золотого образа”, так и путем инсталляции новой ОС — все стандартные компоненты автоматически опознаются и настраиваются Windows.

Foxconn RC4107MA-RS2

Foxconn RC4107MA-RS2

Эта плата — один из немногочисленных (и, возможно, один из последних) примеров решений на базе чипсета ATI для процессорного разъема LGA775. Аппаратные возможности платы RC4107MA можно обозначить как достаточность без излишеств. На плате присутствуют разъемы PCI-E x16 и x1, а также два стандартных PCI. Приятно отметить наличие второго СОМ-порта, двух каналов IDE и четрыех портов SerialATA. Если бы на плате присутствовало четыре разъема для оперативной памяти вместо двух, ее можно было бы рекомендовать как одну из самых оснащенных и производительных плат в своем сегменте.
Разъемы для шлейфов IDE, FDD и коннектор для АТХ-питания сгруппированы на одном участке, но не прижаты вплотную, как это часто делается на интегрированных платах, а сохраняют интервал, достаточный для подсоединения кабеля при уже подключенном “соседнем”. Выносной разъем второго СОМ-порта подключается к коннектору под нижним PCI-слотом. Некоторые ревизии платы RC4107MA могут опционально оснащаться контроллером FireWire.
В процессе тестирования плата RC4107MA продемонстрировала убедительно высокий уровень производительности в своем сегменте, при этом сохраняя стабильность работы и сравнительно низкую температуру чипсета. При этом, большинство набортных устройств и контроллеров опознаются ОС как стандартные, что позволяет приступить к работе с платой с базовым набором функций даже без дополнительной настройки.

Asus M2NPV-VM (MX)

Asus M2NPV-VM (MX)

Эти две материнские платы представляют собой тандем, основанный на одном дизайне, и отличаются между собой комплектацией и дополнительными возможностями. Версия VM в большей степени ориентирована на домашних пользователей, экономящих на начальном этапе сборки своего домашнего компьютера. В комплекте поставки идет карта расширения с разведенными видеовыходами (Composite, S-Video и Component), которая отсутствует в модификации MX. Также в комплекте с VM поставляется больше соединительных кабелей.

Оснащение этой бюджетной платы может удовлетворить любые запросы. Разъем PCI-Express x16 расположен не в самом верху платы, как в большинстве материнских плат, а на одну “ступеньку” ниже. За счет такого компоновочного решения между тремя основными источниками тепла в корпусе — видеокартой процессором и чипсетом, остается достаточно пространства для циркуляции воздуха. Примечательно, что на заднюю панель не выводится ни одного СОМ-порта — их место занято разъемами D-Sub и DVI. Это оригинальное решение, подчеркивающее, что на борту установлен вполне полноценный видеоадаптер, не повторяется ни в одной из конкурирующих плат. Два СОМ-порта и разъем FireWire (в версии MX только один СОМ-порт, а FireWire отсутствует) выводятся на заднюю панель с помощью дополнительных выносных разъемов. Небольшое недоумение вызывает организация охлаждения северного моста — скромный по размерам пассивный радиатор на первый взгляд не внушает особого оптимизма.

Дизайн тандема M2NPV-VM (MX) можно назвать одним из самых удачных в тестируемом сегменте. Все соединительные разъемы и коннекторы разнесены по поверхности достаточно органично, в собранном корпусе шлейфы и кабели распределяются равномерно, что помогает избежать образования “клубка” из проводов. Впечатление портит традиционно “провисающий” угол, в котором нет даже технологического отверстия для установки разделителя.

Во избежание возможной сбоев в работе этой платы в процессе инсталляции некоторых дистрибутивов Windows на жесткий диск с интерфейсом SerialATA, рекомендуется на ранних стадиях инсталляции установить драйвер SATA-контроллера nVidia. К сожалению, дискета и этим драйвером не включена в комплект поставки — ее необходимо подготовить самостоятельно. В процессе длительной интенсивной эксплуатации плат M2NPV-VM (MX) подтвердились опасения относительно радиатора на северном мосту — по данным внешнего датчика температура в пике достигала 71°С. Однако, стоит отдать должное этой плате — никаких сбоев или даже падения производительности при этом не наблюдалось.

Abit NF-95

Abit NF-95

Несмотря на уверенное завоевание рынка процессорным разъемом АМ2, значительную долю рынка занимают интегрированные решения на Socket 939. Плата Abit NF-95 — классический представитель этого подсегмента. Она рассчитана на установку памяти DDR 400 (предусмотрено 2 разъема), имеет 1 слот PCI-Express x16 и три PCI. В стандартную конфигурацию входит 2 порта SerialATA. По нынешним меркам это немного, но если речь идет о сборке типичной офисной машины с одним жестким диском, то этого вполне достаточно. Помимо одного шлейфа FDD, одного UDMA и двух кабелей SerialATA, плата укомплектована достаточно детально иллюстрированной инструкцией с подробным описанием как функционала платы так и процесса ее монтажа.
Продукция Abit традиционно отличалась аккуратностью инженерного дизайна, и плата NF-95 не стала исключением. Все силовые элементы VRM сгруппированы на одном участке между разъемами задней панели и процессорным сокетом, в нем применяются катушки в литом корпусе.

В процессе сборки плата не вызвала никаких существенных затруднений. Немногочисленные перемычки оснащены “хвостами”. Единственная сложность может возникнуть при манипуляциях с модулями памяти при вставленном в разъем PCI-E x16 дискретном видеоадаптере большой длины.

Необычайно слабый для интегрированной материнской платы радиатор на северном мосту в процессе интенсивной эксплуатации нагревался до температуры порядка 70°С. И хоть в процессе тестирования это не привело к созданию внештатных ситуаций, плате не помешает дополнительное охлаждение.

WinFast 6100K8MA-RS

WinFast 6100K8MA-RS

Плата представляет собой образец типичного дизайна решения для Socket 939, производитель которого подошел к вопросу дизайна ответственно, без стремления сэкономить на мелочах. На плате есть 4 разъема под память стандарта DDR 400, 2 канала IDE и 2 SerialATA порта, опции онально на некоторых ревизиях платы может устанавливаться контроллер FireWire, реализованный в виде дополнительного чипа. В комплекте поставки, помимо стандартного набора из двух SATA и IDE кабелей также поставляется большая иллюстрированная инструкция с описанием функциональных узлов платы и процесса сборки. В плане инженерного дизайна WinFast 6100K8MA-RS является примером аккуратной и продуманной разводки. Все говорит о том, что инженеры разработчики стремились достичь максимального качестве, насколько это позволяют возможности чипсета и бюджетное позиционирование самого продукта. В первую очередь это видно из того, что плата WinFast 6100K8MA-RS — единственная (к сожалению) из протестированных, на которой присутствуют все девять полноценных металлизированных крепежных отверстий. Разъемы и коннекторы не мешают друг другу, модуль VRM сосредоточен в одной области и собран из качественных компонентов, на северном мосту установлен достаточно массивный радиатор прямоугольной формы. В процессе тестирования было отмечено грамотно продуманное охлаждение чипа северного моста — несмотря на то, что ядро GeForce 6100 само по себе достаточно сильно разогревается в процессе работы, радиатор во время тестирования оставался умеренно теплым.

Sapphire Axion (RS482MK9_A64SL)

Sapphire Axion (RS482MK9-A64SL)

Помимо стандартной комплектации из SerialATA и IDE кабелей, в комплекте присутствует выносной разъем Composite и S-Video Out. Несмотря на то, что плата разведена достаточно плотно, ее возможности ограничены даже для бюджетного решения. Из слотов для карт расширения присутствуют только один PCI-E x16 и три стандартных PCI, разъемов для памяти DDR только два. На заднюю стенку выведен стандартный набор портов, включая 1 COM- порт. Коннектора для второго порта не предусмотрено. Все соединительные элементы на плате RS482MK9 детально и четко подписаны, что должно облегчить процесс сбор- ки системы, но расположение элементов конструкции нельзя назвать самым удобным с позиции сборщика. Чип CMOS расположен между слотами PCI-E и верхним PCI — там, где обычно располагается третий PCI слот, отсутствующий на RS482MK9, а коннектор для шлейфа FDD расположен под нижним PCI слотом, ближе к задней стенке корпуса. В работе плата порадовала богатством настроек BIOS и сравнительно низкой температурой радиатора северного моста даже под стопроцентной нагрузкой системы.
