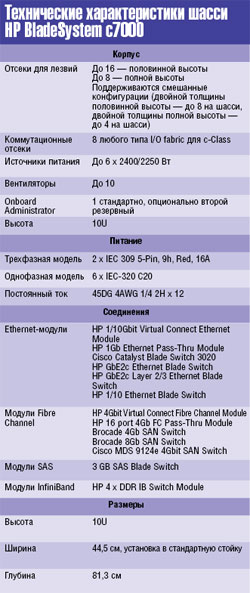

Шасси корпоративного класса BladeSystem с7000 имеет высоту 10U и позволяет разместить до 16 лезвий половинной высоты (двухпроцессорные блейд-серверы и блейд-хранилища), до 8 — полной высоты (двухпроцессорные и четырехпроцессорные блейд-серверы), до 8 — двойной толщины половинной высоты (iSCSI SAN-хранилище) и до 4 — двойной толщины полной высоты. Кроме отсеков для установки лезвий на лицевой панели располагаются отсеки для блоков питания и графический ЖК-экран Insight Display с диагональю 3 дюйма.
Правила размещения смешанных конфигураций лезвий просты и логичны. Количество необходимых источников питания рассчитывается
по нагрузочным характеристикам установленных в шасси компонентов. В общем случае для четырех лезвий половинной высоты достаточно двух блоков питания (основной и резервный), при установке всех лезвий и коммутаторов в полной комплектации необходимы четыре БП. Установкой полного комплекта источников питания (6 штук с «горячей заменой») достигается высочайший (N+N) уровень отказоустойчивости системы питания (в данном случае 3+3). Максимальная мощность БП — 2,4 кВт, в реальных конфигурациях – намного ниже.
Параметры работы шасси, установленных в него компонентов и информация для простой первоначальной настройки выводится на Insight Display.
Управление осуществляется с помощью расположенных на нем кнопок. На задней панели шасси с7000 предусмотрены 10 отсеков для
установки резервированных модулей HP Active Cool Fans. Их количество, как и для БП, определяется установленными компонентами — от 4 до 8. Установка всех 10 вентиляторов обеспечивает более высокую отказоустойчивость системы охлаждения, снижение энергопотребления и шума. В центральной части шасси располагаются 8 отсеков (4 отказоустойчивые фабрики) для размещения коммутационных модулей, например LAN/SAN/InfiniВand, или патч-панелей для прямого вывода портов лезвий на внешние коммутаторы. Ниже расположены отсеки резервированных модулей Onboard Administrator, с помощью которых осуществляется управление всем шасси и его компонентами. В нижней части шасси находятся вводы питания.
Идеальной средой для развертывания BladeSystem с7000 являются ЦОД для крупного бизнеса. Благодаря возможности постепенно наращивать мощность (Pay as you grow) это шасси с успехом может применяться в дата-центрах среднего размера, отделениях и региональных офисах компаний, а высокие показатели производительности на один ватт потребляемой мощности и плотность упаковки (64 сервера в
шкафу на 42 единицы) позволяют строить на его базе комплексы для ресурсоемких вычислений (HPC).
BladeSystem с3000 поддерживает до восьми лезвий половинной высоты (двухпроцессорные блейд-серверы и блейд-хранилища), до четырех — полной высоты (двухпроцессорные и четырехпроцессорные серверы), до четырех, трех и более стоимость такой системы ниже, чем аналогичной конфигурации из стоечных серверов.
